《お取り寄せ商品》24Mhz 8 Channel Logic analyzer (Saleae Logic Compatible)--販売終了

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

This 24Mhz 8 Channel Logic analyzer is discontinued now, Please go the DFRobot homepage to see other products.

This is a very affordable 24Mhz 8 Channel USB Logic analyzer. This is a hobbyist level analyzer, ideal for testing your Arduino or other hobbyist microcontroller's communications. A logic analyzer is a must have tool for any serious electronics hobbyist. With a logic analyzer it is possible to see a visual representation of the zeros and ones that are flashing by between two components. A logic analyzer is different from an oscilloscope because the analyzer allows you to capture the data on a PC for a more detailed analysis of the data which is being transmitted and received. This logic analyzer supports 10 different communications standards (see Specifications below). with 8 channels it will allow you to monitor upto 8 differnet wires. So on an Arduino you could monitor the Serial port (tx/Rx pins), the I2C port (pins A4, A5), and the SPI port (pins 10, 11, 12, and 13) all at the same time.

Specification

• 8 Channels
• Supports triggering (rising, high, falling, low)
• Up to 24Mhz sampling
• Up to 10 Billion samples
• Max Voltage: 5.25Vdc
• supports:
  • CAN
  • DMX-512
  • I2C
  • I2S/PCM
  • Manchester
  • 1-Wire
  • Async Serial
  • Simple Parallel
  • SPI
  • UNI/O
  • Fully compatible with the Saleae Logic software

Documents

• wiki
• Hack A Day- Saleae Logic
• Salae logic software

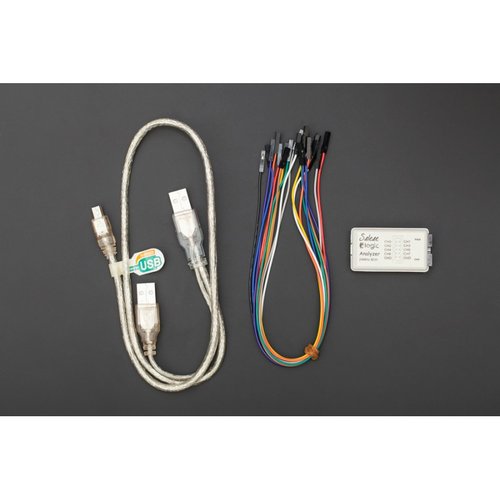

ShippingList

• Logic Analyzer x1
• Mini USB Cable x1
• Jumper wire x10

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-DFR0178
