《お取り寄せ商品》IIC LCD Backpack
送料区分: 650
商品コード: DFROBOT-DFR0175
発売日: 2018-11-21
短いURL: ssci.to/4225
この商品は取寄商品です
本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。
本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。
Introduction
This is a new IIC LCD backpack which supports Gadgeteer interface (IDC10). It allows gadgeteer user to play with LCD160X.

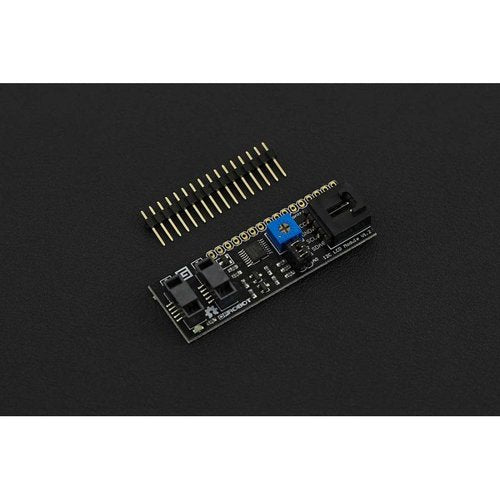

The IIC LCD Backpack is a small PCB that can be soldered to the back of an LCD so that you may control it over an I2C bus.The I2C Backpack is based on the PCA8574.By using this product you could reduced the number of pins (only 2 pins are needed for i2c) while still making it easy to interface with the LCDs. It's compatible with several kinds of LCDs, such as LCD1601,LCD1602,LCD1604 and LCD2004.
For advanced users, this backpack can also be used for general purpose I/O expansion.The devices consist of an 8-bit quasi-bidirectional port and an I2C-bus interface.
Last update: V1.2:
- IIC connector: VCC, GND, SCL, SDA
Specification
- I2C Address: 0x20-0x27(0x20 default)
- Adjustable contrast
- Supply voltage: 5V
- Interface: IIC/TWIx1,Gadgeteer interface x2
- 8-bit quasi-bidirectional port
- LCDs supported: LCD1601,LCD1602,LCD1604,LCD2004
- Size:40x20x10mm, 58x20x10mm(2.28x1.18x0.39")
Documents
- Product wiki (wtith LCD)
- Arduino sample code
- Schematic
- Arduino Library
- PCA8574 datasheet
- I2C LCD Backpack schematic
ShippingList
- IIC LCD Backpack x1
