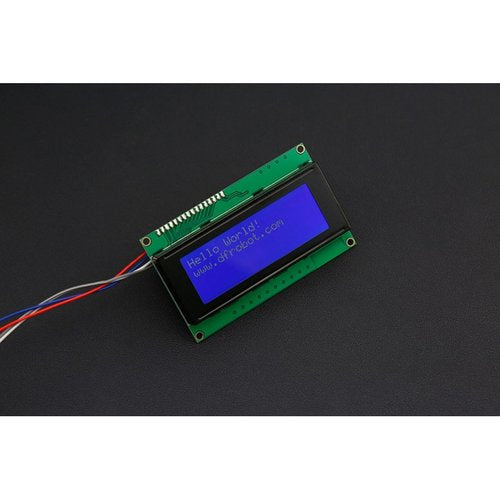

《お取り寄せ商品》I2C 20x4 Arduino LCD Display Module

送料区分: 650

商品コード: DFROBOT-DFR0154

発売日: 2018-11-21

短いURL: ssci.to/4217

この商品は取寄商品です

¥4,442 (税込)
¥4,442 - ¥4,442
Current price ¥4,442

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

This is a 20x4 Arduino compatible LCD display module with high speed I2C interface. It is able to display 20x4 characters on two lines, white Characters on blue background. Generally, LCD display will run out of Arduino pin resource. It needs 6 digital pins and 2 power pin for a LCD display. If you want to build a robot project, it will be a problem with Arduino UNO and LCD display.

This I2C 20x4 LCD display module is designed for Arduino microcontroller. It is using I2C communication interface, With this I2C interface, only 2 lines (I2C) are required to display the information on any Arduino based projects. It will save at least 4 digital / analog pins on Arduino. All connector are standard XH2.54 (Breadboard type). You can connect it with jumper wire directly.

I2C 20x4 Arduino LCD display
This 1602 LCD module has 8 I2C address in all, from 0x20 to 0x27. You can set one according to your requirements, avoiding the confliction of I2C address. And its contrast can be adjusted manually. This board is able to be powered by 5V or 3.3V which make it compatible with both Arduino 101 or Arduino DUE, intel edison 3.3V system and standard Arduino UNO/Arduino Mega 5V system. There is an alternative I2C 1602 LCD Screen available for less character.
I2C 20x4 Arduino LCD Display Module
Last update: V1.2:

  • IIC connector: VCC, GND, SCL, SDA

Specification

  • I2C Address: 0x20-0x27(0x20 default)
  • Number of Characters: 20 characters x 4 Lines
  • Blue LED backlight with white char color
  • Adjustable contrast
  • Supply voltage: 5V(via Pin) 3.3V(via IDC10)
  • Interface: IIC/TWI x1,IDC10 x2
  • View direction: Wide viewing angle
  • Dot size: 0.55 x 0.55 mm(0.02x0.02")
  • Dot pitch: 0.60 x 0.60 mm(0.023x0.023")
  • Character size: 2.96 x 4.75 mm(0.11x0.19")
  • Character pitch: 3.55 x 5.35 mm(0.14x0.21")
  • Size: 98x60x24mm(3.86x2.36x0.94")

Documents

ShippingList

  • I2C 20x4 Arduino LCD Display Module x1
