《お取り寄せ商品》RGB LED Module (unassembled Kit)--販売終了

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

This Arduino-compatible module uses three TI TLC5940 PWM LED chips to drive a 4x4 array of RGB LEDs. Each color is controlled by a different chip so you can adjust the reference resistors for the appropriate current. The TLC5940 chips are not directly connected to any Arduino pins, but a header is provided for you to make a manual connection depending on the needs of your sketch.
Up to 16 of these modules can be serially connected to make a fantastic LED wall or a LED circle.
It can be directly connected with Arduino via F/M cables. If you want ,you can also connect it to Interface shield through an IDC2x5 cables,and then plug the Interface shield to Arduino.
NOTE: This is a Un-assembled Kit, you need soldering skill to assemble it. A tutorial is available as a reference.
If you feel the assignment of the leds is not good enough, you could assign the LEDs in a custom pattern by wiring to the LED driving holes.

Specification

• Supply Power:DC 5v
• RGB LED: common anode
• IDC2x5 Serial Data Interface
• 4x4 array of RGB LEDs
• TLC5940 LED driver
• 16 Channels RGB LED with PWM control
• Size:78x45x12mm (3x1.8x0.5'')
• Interface:
  • D13(SCK) TLC5940 SCLK
  • D10(SS) TLC5940 BLANK
  • D11(MOSI) TLC5940 SIN
  • D9 TLC5940 XLAT
  • D3 TLC5940 GSCLK

Documents

• Product Wiki page
• Soldering tutorial
• TLC5940 sample codes
• TLC5940 DataSheet
• Arduino library(contains simple code)
• Schematics

ShippingList

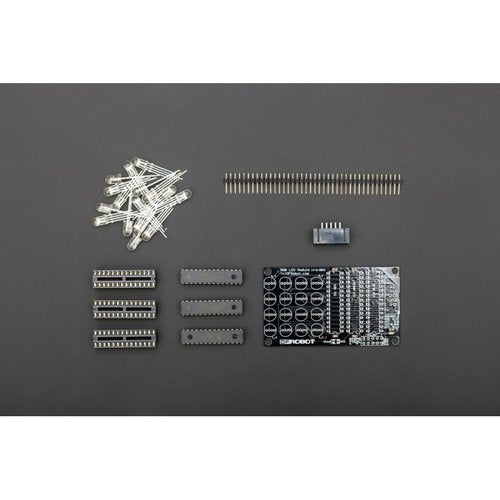

• RGB Module PCB board x1
• RGB LEDs x16
• IDC10 Interface x1
• TLC5940NT chips x3
• DIP28 socket x3
• Jumper cap x1
• 20pin row needles x1

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-DFR0124
