SKU 4096

MP-8(MIDIからPWM 8ポート)

送料区分: 200

商品コード: NECOBIT-003

在庫数: 5

発売日: 2018年11月1日

¥4,480
¥4,480 - ¥4,480
Current price ¥4,480

本製品はキット品です。組み立てにははんだづけを含む工作が必要です。


音楽を作るときに使うMIDIという規格を利用して色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)をコントロールできるMIDIメカニカルシステム(MIDI Mechanical System)の一部で、MIDIデータを8 ch分のラジコンサーボなどで使われるPWM信号に変換するモジュールです。

基板上の半固定抵抗で全体のPWM最小値と最大値を調整(起動時固定)、MIDIによる命令で八つのサーボのスピード、動作範囲をバラバラに設定できます(動作時変更可能)。

受信MIDI ch、利用するコントロールナンバーの範囲をDIPスイッチで設定できるので、複数のモジュールで別の設定をすることにより多数のポートの制御が可能です。

内容物

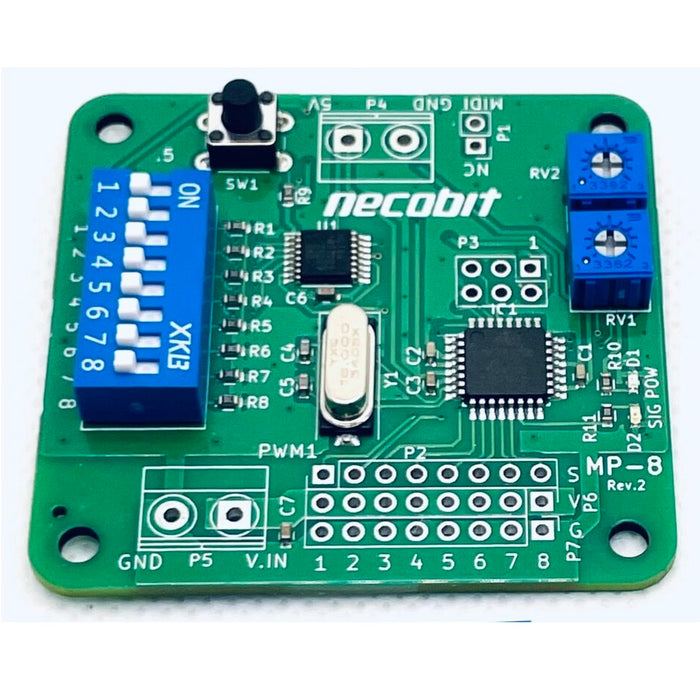

  • MP-8モジュール 1枚

file

  • ピンヘッダ2ピン 1個
  • ピンヘッダ8ピン 3個
  • 電源接続用ターミナルブロック 2個

file

ターミナルブロックはロットによって、外見などが変わる場合があります。

注意点

  • この商品は、ご自身でのはんだ付けが必要です。
    • 同梱のコネクタはピンヘッダですが、ケーブルにオスのコネクタを使用したい場合は2.54 mmピッチのピンソケットなどもご利用いただけます。
  • 別途5 V、0.3 A以上の制御用外部電源と、使用するサーボに応じた電源が必要です。
    • サーボ信号は電源の影響を受けやすいので、制御用の電源はなるべく安定している電源を推奨します。

資料

こちらの商品はnecobitさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
