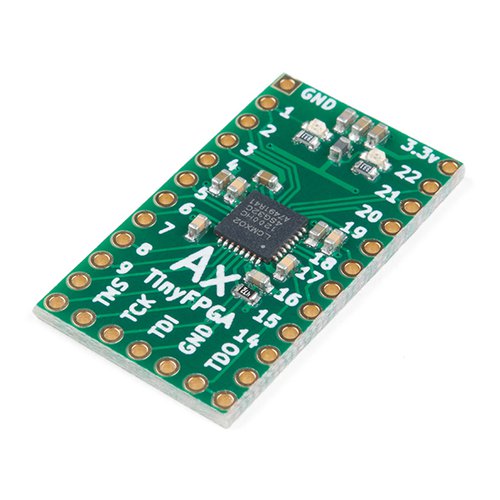

TinyFPGA AX2 Board--販売終了

XO2-1200を搭載したFPGAボードです。18ピンのユーザーI/O（JTAGENを含めると21ピン）、64 Kbitsの専用RAM、64 Kbitsのユーザーフラッシュメモリ、PLLを備え、小型ながら強力なボードです。

コスト効率を重視した設計のため、USBインターフェイスは内蔵されておらず、JTAGプログラマにて代用します。専用の安価なTinyFPGAプログラマも販売しています。Latticeの公式JTAGプログラミングケーブルと他のFTDI2232ベースのプログラマをお持ちであれば、それでも動作します。

特徴

• 寸法：30 x 18 mm
• XO2-1200 FPGA
• 低電力3.3 V動作
• ユーザーI/O × 18（JTAGENを含めると21ピン）
• 1200 x 4入力ルックアップテーブル
• 10 Kbitsの分散RAM
• 64 Kbitsの専用RAM
• 64 Kbitsのユーザーフラッシュメモリ
• 1 x SPIハードIP
• 2 x I2CハードIP
• 1 x PLLハードIP
• JTAG経由でプログラム可能な内蔵フラッシュ設定メモリ

資料

• ユーザーガイド
• データシート（MachXO2）
• アプリケーション
• GitHub

製造元希望小売価格：18.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-DEV-14828
