ATmega168/328 簡易化基板(Arduinoピン配置風)

送料区分: 650

商品コード: MTW-002

発売日: 2018-07-20

在庫数: 22

短いURL: ssci.to/3949

¥550
¥550 - ¥550
Current price ¥550

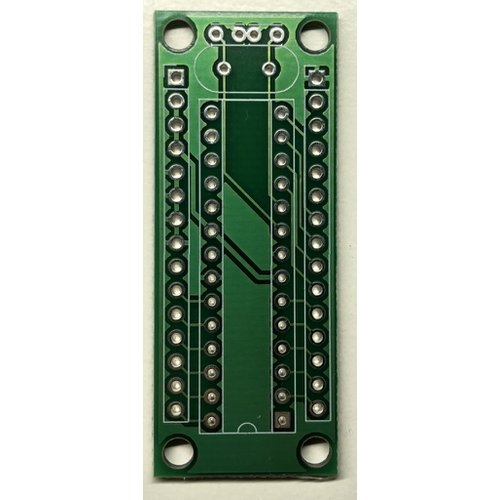

Arduinoにも使われてるATmega328をより扱いやすくする為の2 cm x 5 cmの基板(5枚セット)です。クリスタルとコンデンサをブレッドボードに配置せずに使用でき、二つのGNDとVCCがそれぞれ繋がっているため配線がシンプルになります。

  • ピン配置はArduino Uno R3に近いピン配置です(全く同一ではありません)。必要に応じて22 pFコンデンサと16 Mhzのクリスタルをご準備ください。
  • M3のナット、ネジを使用する事で独立して使用できます(使用例1)。スペーサーを使用するとスタッキングして使用する事も可能です。
  • 2.54 mmピッチのブレッドボードやユニバーサル基板に差して使用できます(使用例2、3)。その際はピンヘッダをご準備の上ご使用ください。

※基板のみの商品です、一切の付属品はありません。
