SKU 3934

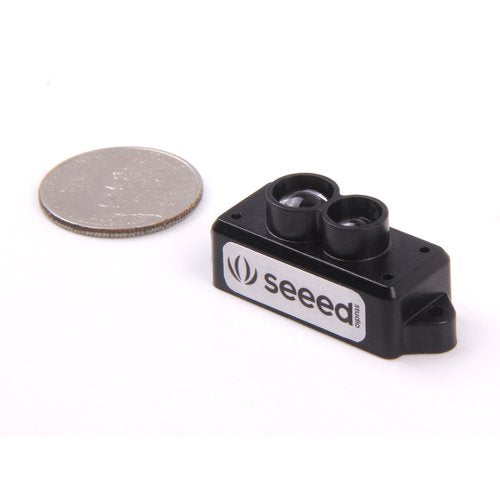

GROVE - TF Mini LiDAR--販売終了

送料区分: 200

販売終了

商品コード: SEEED-114991434

発売日: 2018年7月17日

売り切れ
¥5,533
¥5,533 - ¥5,533
Current price ¥5,533

ToF(Time of Flight)テクノロジーにより、高精度、高感度の安定した距離検出を実現するGROVEの光学式測距モジュールです。対象物への赤外線レーザー照射と反射の時間差および位相差を算出することで距離を測定します。

仕様

  • 動作範囲 : 0.3 m〜12 m
  • 最大動作範囲(反射率10%時): 5 m
  • 平均消費電力 : 0.6 W
  • 適用電圧範囲 : 4.5 V〜6 V
  • 許容角度 : 2.3°
  • 最小分解能 : 1 cm
  • 周波数 : 100 Hz
  • 精度 : 1%(6 m未満)、2%(6 m - 12 m)
  • 距離検出単位 : cm
  • レーザー波長 : 850 nm
  • 動作温度 : -20℃-60℃
  • 光感度 : 70,000 lux
  • 通信インタフェース : UART
  • レーザー安全クラス : FDA Class Ⅰ
  • LEDピーク電流 : 800 mA
  • 電磁適合性(EMC): EN 55032 Class B
  • 寸法 : 42 mm x 15 mm x 16 mm
  • 重量 : 4.70 g

内容物

  • TF Mini LiDAR × 1
  • GROVEケーブル × 1

使用例

  • ドローン高度保持と地形追従
  • 機械制御および安全センサー
  • ロボット距離検出

Seeeduino LiteSeeeduino v4.2をご使用の場合は、GROVEシリアルインターフェイスに直接接続してください(写真はSeeeduino Lite)。

file

TF miniの光路シミュレーション

file

測定範囲について

file

ピンアサイン

file

製品サイズ

file

資料

製造元希望小売価格:39.95ドル(税別)
製造元の販売ページ:http://www.seeedstudio.com/product/…
