リード線付リレータッチボード(ドライバ有り)
送料区分: 200
商品コード: SSCI-039308
発売日: 2018-07-10
在庫数: 67
短いURL: ssci.to/3930

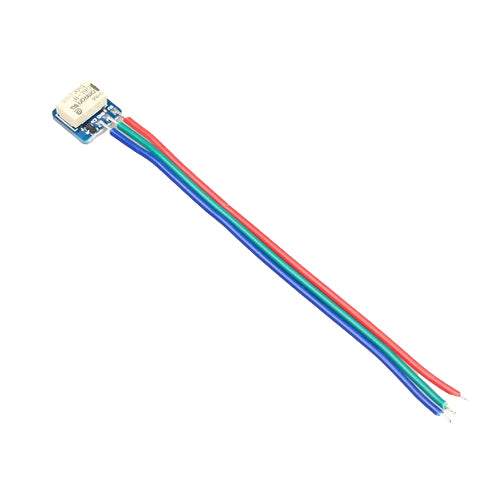

リレータッチボード(ドライバ有り)にケーブルをハンダ付けしたボードです。
スマートフォンなどの画面をタッチすることができるボードです。あらかじめケーブルがハンダ付けがされているため、ワニ口クリップで直接つなげられます。スマートフォンの画面にボードを置いた状態でリレーをONにするとボードを置いた位置を指でタッチした状態として認識されます。この製品はリレー駆動用のドライバが搭載されていますので1.6 mA程の電流でリレーをONにできます。Arduino等のデジタル出力ピンに直接つなげられます。場合によっては電源にパスコン(バイパスコンデンサ)を接続してください。
スマートフォンの画面に貼り付けるための両面テープが必要です。両面テープは薄手のものであれば導電性が無くても反応しますが、自己粘着性のある導電シートなどが適しているかもしれません。両面テープは付属しません。
ワイヤはおおよそ10 cmですが、多少異なる場合があります。
以下の画像は、ケーブルなし版のものです。
5 VとGNDを電源につなぎEN端子をHIGHにするとリレーがONになります。
裏面の銀色のパッド部分をスマートフォンの画面に接触させます。
仕様
- 電源電圧:5 V
- リレードライバ:有り
- リレーコイル抵抗:139Ω
内容物
- 基板本体 x 1
資料
- 回路図(PDF)
- 外形寸法
- 搭載リレー(オムロン G6L-1F DC5)定格/仕様
- 使用例
iPadの画面のシャッターボタン上にリレータッチボードを取り付けて、ArduinoのBlinkに合わせてリレーを動かすことで定期的にシャッターボタンをタッチしています。この例で使用しているのはドライバ有り版です。
