SKU 392

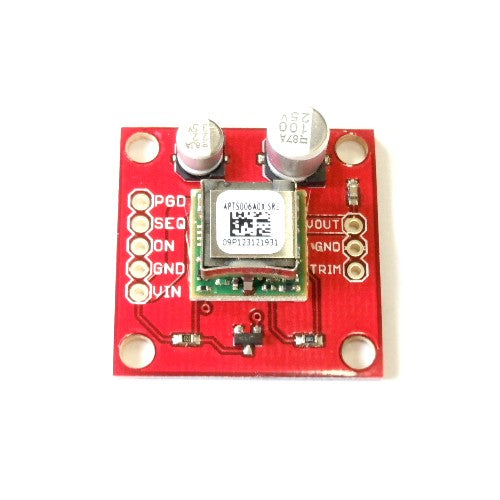

DC-DCコンバータモジュール・ピッチ変換済みボード(最大6A)--在庫限り

送料区分: 200

在庫限り

商品コード: SFE-BOB-09370

発売日: 2010-08-11

在庫数: 2

短いURL: ssci.to/392

¥6,077
¥6,077 - ¥6,077
Current price ¥6,077

最大6A流せるステップダウンDC-DCコンバータです。ピッチ変換済みボードに搭載されているため、ブレットボード上などで扱いやすくなりました。

入力は4.5~14V。出力は0.59~5.5Vの間で設定可能です。入出力は絶縁されていません。
任意の出力電圧を得るためには、TRIMとGND間に抵抗を加える必要があります。
たとえば、5Vを得るためには1.34kΩ、3.3Vを得るためには2.182kΩが必要です。
詳しくはデータシートのP14「Table 1」をご参照ください。
※抵抗は基板の表側につけてください。基板の裏側につけると正常に動作しないという情報がお客様より入っています(情報、ありがとうございます)。

ON/OFFピンは、HIGHにすると出力され、LOWにすると出力されなくなります。

●資料
回路図
データシート(DC-DCモジュール)

販売元の販売ページ:https://www.sparkfun.com/...
販売元希望小売価格:29.95ドル(税別)

商品コード: SFE-BOB-09370
