SKU 3913

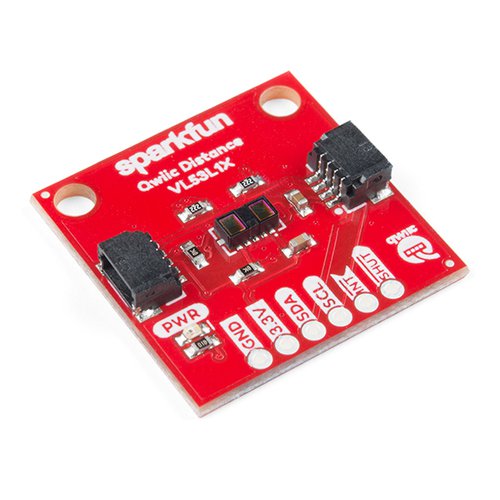

Qwiic - VL53L1X搭載 距離センサモジュール(4m)

送料区分: 200

商品コード: SFE-SEN-14722

発売日: 2018-06-28

在庫数: 9

短いURL: ssci.to/3913

¥3,854 (税込)
¥3,854 - ¥3,854
Current price ¥3,854

VL53L1X ToF(Time of Flight)センサを搭載し、長距離の高精度測定を可能にした距離センサモジュールです。

赤外線VCSEL(Vertical Cavity Surface Emitting Laser)の使用によりターゲットへの反射時間を測定し、40 mmから4 m離れた物体までの距離をミリメートル単位で読み取り可能です。Qwiicシステムを利用することで、全ての通信がI2C経由で可能となりますが、ブレッドボードでも利用できるよう、2.54 mmピッチのスルーホールが用意されています。

※VL53L1Xの保護用ステッカーを取り外してからご使用ください。

この製品はclass1のレーザーを使用しています。通常使用時には危険性はありませんが、念のため直接眼で見ることは避けた方が無難です。また、分解や改造をした状態で使用すると非常に危険ですので、お控えください。この製品によって引き起こされることについては、当社は責任を持ちません。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

file

仕様

  • 動作電圧:2.6 V〜3.5 V
  • 消費電力:20 mW@10 Hz
  • 測定範囲:40 mm〜4,000 mm
  • 分解能:+/- 1 mm
  • 光源:Class 1、940 nm VCSEL
  • I2Cアドレス:0 x 52
  • 視野:15°〜27°
  • 最大読み取り値:50 Hz

資料

製造元希望小売価格:19.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-SEN-14722
