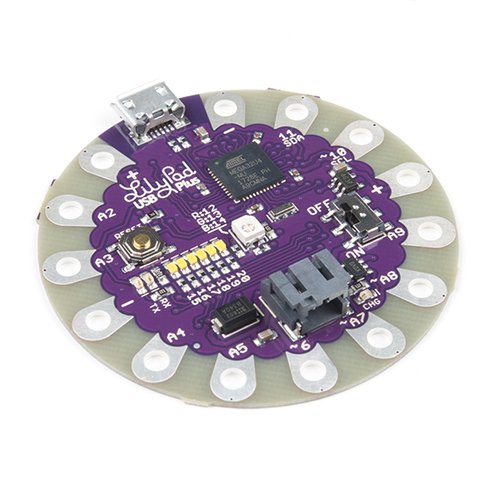

Lilypad USB Plus--販売終了

ATmega32U4を搭載したLilyPadシリーズのマイコンボードです。microUSBケーブルを介してパソコンから直接プログラミング可能です。充電回路を備えた電源用のJSTコネクタとUSBのON/OFFスイッチを内蔵しています。

ボードの中心にはRGB LEDと、六つの白色LEDを並べてバーグラフのように表示する機能を搭載。電源装置を縫う必要性を省き、スペースを確保できるよう、シンプルで合理的に設計されています。

導電糸を繋ぐための14の縫い付けタブを装備、そのうちの四つは電源及びGND用のもので、10個はI/O用です。それぞれの縫い付けタブには名称とピン番号が表示されています。

＜注意＞

この製品はWindows 7/8をサポートしていません（OSドライバが非対応）。

特徴

• パソコン接続用にUSBポートを搭載
• 電源（＋）とGND（−）タブを2セットずつ用意
• 12番、13番（G）、14番（B）の各ピンにRGB LEDを搭載
• 15～20番ピンにはそれぞれに白色LEDを搭載
• 3.7 Vリチウムイオンポリマー電池用の充電回路を装備

資料

• 回路図（pdf）
• Eagleファイル（ダウンロード）
• ユーザーガイド（英語）
• LilyPadページ
• LilyPad STEAM instruction
• GitHub

製造元希望小売価格：24.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-DEV-14631
