SKU 3908

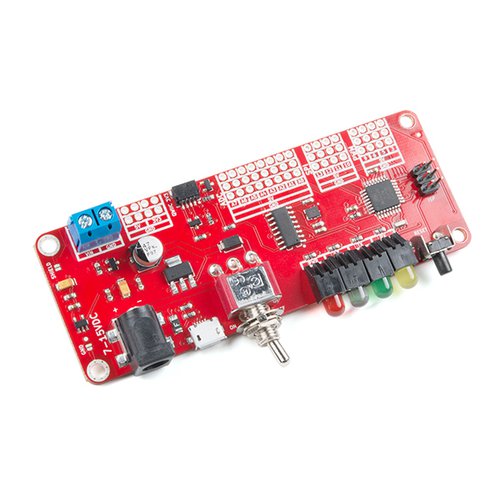

SparkFun RedBoard Edge

送料区分: 200

商品コード: SFE-DEV-14525

発売日: 2018-06-28

在庫数: 16

短いURL: ssci.to/3908

¥5,214 (税込)
¥5,214 - ¥5,214
Current price ¥5,214

パネルマウントに適したArduino互換のプロトタイピングボードです。このボードでは、機能をユーザー側とプロジェクト側の二つに分けて配置しています。

ユーザー側

  • 2.1 mm電源ジャック
  • microUSBポート
  • 電源トグルスイッチ
  • 四つのステータスLED(RX、TX、13番ピン、PWR)
  • リセットボタン

プロジェクト側

  • 二つのスクリューターミナル
  • Qwiicコネクタ
  • 機能別にグループ分けしたピン(PWM、ADC、SPI)
  • それぞれのグループ用の5 V電源とGNDのレール

また、スクリューターミナルの横には、トグルスイッチを介してVINに接続した5 Vと3.3 Vの電源レールも用意しています。そしてユーザー側の側面を前面にして、ケースなどの筐体に設置できる点が特徴です。外部電源は 7〜15 Vが利用可能で、トグルスイッチのon/offにより、USB電源との共用、使い分けも可能です。

特徴

  • Arduino Uno(Optiboot)のブートローダを書き込んだATmega328を搭載
  • 入力電圧 : 7〜15 V
  • 3.3 V互換入力を備えた0〜5 V出力
  • 14のデジタルI / Oピン(六つのPWM出力)
  • 六つのアナログ入力
  • ISPヘッダ
  • 32 kフラッシュメモリ
  • 16 MHzのクロックスピード
  • パネルマウントしやすいデザイン
  • microUSBポート
  • Qwiicコネクタ

資料

製造元希望小売価格:19.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-DEV-14525
