SKU 3890

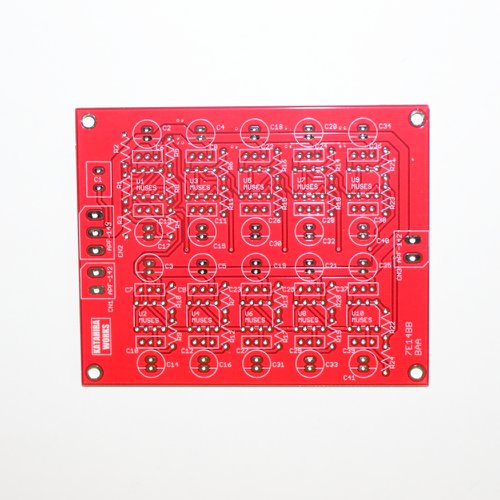

KW-MPA1 MUSES 並列接続パワーアンプ基板--販売終了

送料区分: 200

販売終了

商品コード: KATAHIRAWORKS-004

発売日: 2018-06-22

短いURL: ssci.to/3890

売り切れ
¥2,000
¥2,000 - ¥2,000
Current price ¥2,000

※本製品は基板のみの商品です。ご購入者様のもとで必要な部品を集め、はんだ付けを含む組み立てを行って頂く必要があります。必要部品や組み立てについてはサポートページをご確認ください。


MUSES並列接続パワーアンプKW-MPA1は、MUSES8920、MUSES8820、MUSES01、MUSES02等の2回路入りオペアンプをモノラル出力で10個(20回路)使用し、オペアンプ1個では実現できない大出力を可能としています。MUSESそのものの音をお楽しみください。

回路としてはオペアンプ20回路のうち1回路を電圧の増幅に用い、残りの19回路を電流バッファとすることで合成時の濁りを防ぐことを図っています。ステレオ出力とするには本基板を2枚ご使用ください。

特徴

  • パワーアンプの要素である電圧増幅部と電力増幅部全てにMUSESを使用
  • MUSES電源部には高周波のノイズ除去を狙い、リードタイプの三端子コンデンサを用い、更にPanasonic社製の導電性高分子アルミ固体電解コンデンサ(OS-CON)を並列接続
  • 入力部のHPF用コンデンサにはオーディオ用としてリード線に無酸素導線を用いたNISSEI社製積層形メタライズドポリエステルフィルムコンデンサMTFシリーズを使用

完成例

file
各種部品は付属しません。

資料

片平製作所さんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: KATAHIRAWORKS-004
