SKU 3889

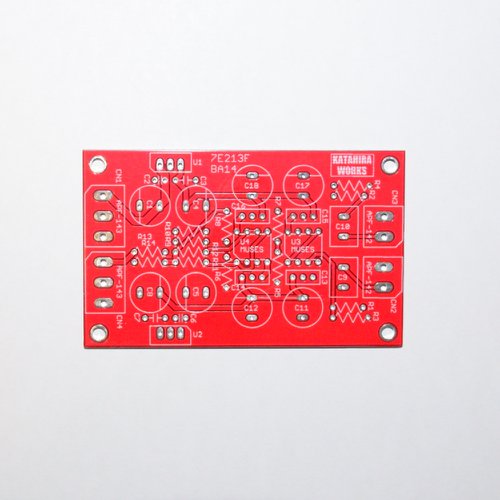

KW-MHA1 MUSES ヘッドホンアンプ基板--販売終了

送料区分: 200

販売終了

商品コード: KATAHIRAWORKS-003

発売日: 2018-06-22

短いURL: ssci.to/3889

売り切れ
¥2,000
¥2,000 - ¥2,000
Current price ¥2,000

※本製品は基板のみの商品です。ご購入者様のもとで必要な部品を集め、はんだ付けを含む組み立てを行って頂く必要があります。必要部品や組み立てについてはサポートページをご確認ください。


MUSESヘッドホンアンプ基板 KW-MHA1は、MUSES8920、MUSES8820、MUSES01、MUSES02といった2回路入りオペアンプを組み込み、電圧増幅部と電力増幅部とで1回路ずつ、片Chで計2回路を用いて出力を行う回路です。これにより、後段にブースター回路を加えることなく必要出力を確保し、人の感性に響く音を追及している、純粋なMUSESの音をヘッドホンにより楽しむことが可能です。

特徴

  • ヘッドホンアンプの要素である電圧増幅部と電力増幅部全てにMUSESを使用
  • MUSES電源部には高周波のノイズ除去を狙い、リードタイプの三端子コンデンサを使用、更にPanasonic社製の導電性高分子アルミ固体電解コンデンサ(OS-CON)を並列接続
  • 入力部のHPF用コンデンサにはオーディオ用としてリード線に無酸素導線を用いたNISSEI社製積層形メタライズドポリエステルフィルムコンデンサMTFシリーズを使用

完成例

file
各種部品は付属しません。

資料

片平製作所さんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: KATAHIRAWORKS-003
