SKU 3857

Conta™ 電流センサ max4A PAC1710搭載

送料区分: 200

商品コード: SSCI-038577

発売日: 2018-05-17

在庫数: 7

短いURL: ssci.to/3857

¥990 (税込)
¥990 - ¥990
Current price ¥990

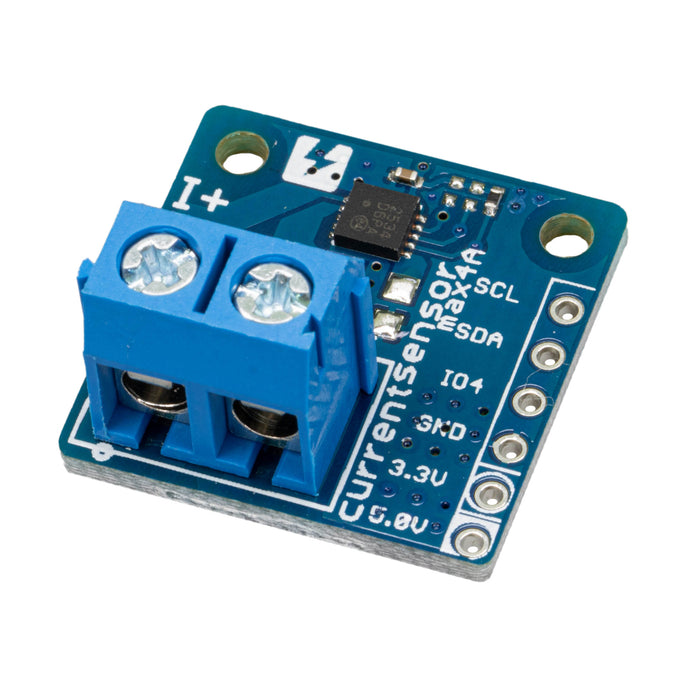

Microchip の電流センサ IC、「PAC1710」を使った電流センサ基板です。10mΩのシャント抵抗を実装しており、最大4Aまで計ることができます。

外部との接続は I2C です。出荷時の I2Cアドレスは 0x18(7bit表記)です。アドレスは R5 に抵抗をはんだ付けすることで変えることができます。抵抗値によって16種類に変えられるので、詳細は PAC1710 のデータシートでご確認ください。

基板上の R1、R2 は I2C バスのプルアップ抵抗です。出荷時は未実装ですので、必要に応じて抵抗を実装してください。

PAC1710 の ALART ピンを Conta ピンヘッダの IO4 に引き出しています。信号はオープンドレイン出力で 3.3kΩ でプルアップされています。

モジュールの電源電圧は、Conta 規格の 3.3 V ± 0.3 V に合わせて設計してあります。ただしモジュールそのものは PAC1710 の 電源電圧である 3.0 V ~ 5.5 V で動作させることが出来ます。また、ピンヘッダの 5V はどこにもつながっていないのでご注意ください。

本製品は「Contaシリーズ」の規格に則った製品です。単体での使用はもちろん、Contaベースシールドに搭載することもできます。Contaシリーズの全製品カタログはこちらからご覧いただけます。

仕様

  • Microchip 電流センサ IC「PAC1710」を搭載
  • インターフェース:I2C
  • 10mΩのシャント抵抗を実装
  • ALART ピン出力端子搭載(ピンヘッダの IO4)
  • 電流:最大4A まで
  • 電源電圧: 3.0 V ~ 5.5 V(Conta 規格では 3.3 V ± 0.3 V)
  • 基板外形:2 cm × 2 cm(Conta 規格準拠)
