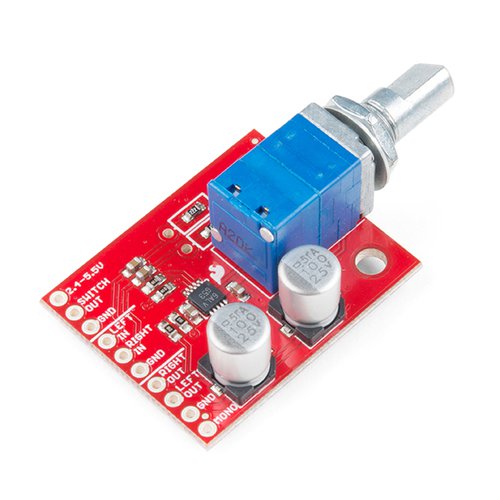

SparkFun Noisy Cricket ステレオアンプボード - 1.5W

モノラル動作（4Ω負荷）で最大1.5 W、ステレオ動作（8Ω負荷）で300 mWの出力が可能な、手のひらサイズのLM4853搭載アンプモジュールです。

電源、入力、出力の三つの接続セクションに分かれ、電源セクションには、VCC IN、VCC OUT、GNDの三つの端子があります。VCC INはInput側にVCC OUTはoutput側に接続されており、どちらか一方のみに接続します。詳しくはガイドを参照ください。入力電圧範囲は2.4~5.5 VDCです。

入力及び出力セクションにはオーディオ入出力用のGND、LEFT IN/OUT、RIGHT IN/OUTを備えています。その他、出力セクションにはMONOピンを用意してあり、左右の入力チャンネルを組み合わせて1台のスピーカーを駆動するモノラルアンプとして活用するために使用します。ボードの背面にあるENABLE MONO OUTPUTとMONO BASS BOOSTという二つのジャンパをはんだづけすることでモノラル使用が可能となります。

仕様

• AB級アンプ
• 2.4-5.5 V DC電源
• モノラル - 1.5 W 4Ω
• ステレオ - 300 mW 8Ω
• 左と右の音量を同時に変更する電源スイッチ内蔵型のデュアル連動ポテンショメータ
• 必要に応じてゲイン抵抗値を変更するために設けられたスルーホールパッド
• モノラルとステレオの動作モードを切り替えるはんだジャンパ

資料

• 回路図（pdf）
• Eagle ファイル（ダウンロード）
• データシート（LM4853）
• ガイド
• GitHub

製造元希望小売価格：9.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-DEV-14475
