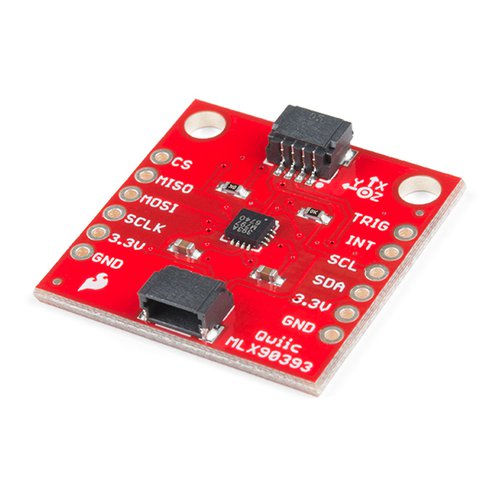

Qwiic - MLX90393搭載 三軸地磁気センサモジュール

MLX90393搭載の三軸地磁気センサモジュールです。Qwiicシステムを利用することによって、全ての通信をI²C経由でやり取りすることができます。

コンパスセンサとしてはもちろん、非接触コントローラ、磁気インペラ付き流量計、リニアアクチュエータ位置センサとしても機能します。

ブレッドボードを使用できるように、2.54 mmピッチのピン配列も用意しています。

ボードの裏側にある二つのジャンパパッドによって、I²C アドレスの変更、及びSPI モードへの変更が行えます。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

仕様

• 動作電圧：2.2 V〜3.6 V
• 消費電流：100 μA（Typ.）
• 動作温度：-20℃〜85℃
• 分解能：0.161 μT
• 最大フルスケール分解能：44,000 μT
• I²Cアドレス：0xC0
• 2 x Qwiic接続ポート

資料

• ガイド
• 回路図
• Eagle ファイル（ダウンロード）
• データシート
• Arduinoライブラリ
• Qwiicについて
• github

製造元希望小売価格：14.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-SEN-14571
