Qwiic - AS7263搭載 近赤外スペクトルセンサモジュール

送料区分: 200

商品コード: SFE-SEN-14351

発売日: 2017-11-01

在庫数: 5

短いURL: ssci.to/3538

¥5,450 (税込)
¥5,450 - ¥5,450
Current price ¥5,450

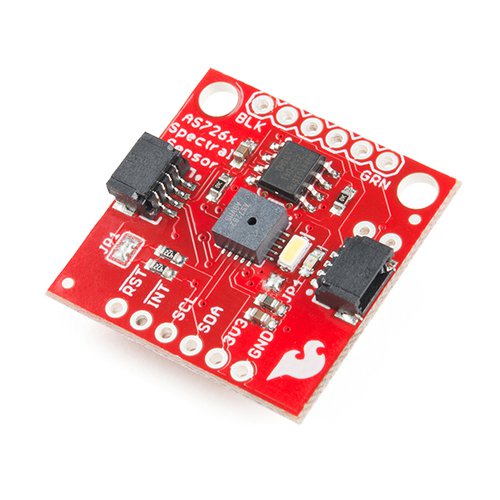

近赤外域センサAS7263を搭載した手のひらサイズの分光器です。さまざまなモノが光の波長をどのように吸収または反射するのかを測定します。2.54 mmピッチのスルーホールの他、SparkFun Qwiicコネクタを搭載し、はんだづけ不要で簡単に接続することもできます。

I2Cインターフェースや、ATコマンドを使ってシリアルインターフェースで通信ができます。Qwiicコネクタを利用する場合、Qwiicケーブルの一端を本製品に、他方を他のQwiicシールドに接続してください。

光の波長をそれぞれ20 nmの半値全幅(FWHM)で、可視域610、680、730、760、810、860nmまで検出できます。あらかじめ搭載されたLEDで、もしくはお好きなLEDを端子にはんだづけすることで、実験の対象物を照らし、より正確な分光データを取得することができます。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • 可視チャンネル: 610 nm、680 nm、 730 nm、 760 nm、 810 nm、860 nm(各20 nm FWHM)
  • 近赤外用フィルターセット(シリコン干渉フィルター)
  • 16 bit ADC (デジタルアクセス付き)
  • LEDドライバ付き(プログラマブル)
  • 動作電圧:2.7 V ~ 3.6 V
  • 通信方式: I2C インタフェース
  • 2 x Qwiicコネクタ

資料

製造元希望小売価格:22.21ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/14351

商品コード: SFE-SEN-14351
