SKU 3511

SparkFun Lumenati 90R

送料区分: 200

商品コード: SFE-COM-14358

発売日: 2017-10-20

在庫数: 7

短いURL: ssci.to/3511

¥1,045
¥1,045 - ¥1,045
Current price ¥1,045

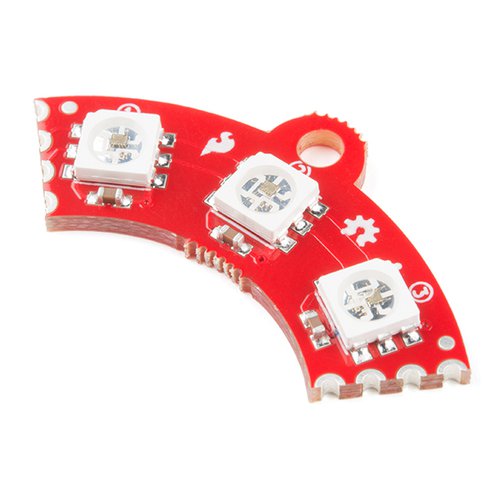

APA102C LEDを小さな1/4円上に三つ配備したLEDボードです。Lumenati 90Lとは端子の配置が反対で、信号の流れも逆向きです。

ボード端にあるコネクタを介して、他のルメナティボードとデイジーチェーン接続でき、様々なデザインとフォーメーションを組むことができます。各ボード上のLEDにはシーケンス内の位置を示す番号が割り振られていているので、コードの書き込みが簡単です。

Lumenati 90R という名称は、90度の角度と信号の流れから取られています。この製品四つを組み合わせると中央にLumenati 8-pack用のスペースを備えた12 LEDリングが作成できます。Lumenati 8-stickと組み合わせることで、様々な形状とサイズの輪郭を作成することも可能です。

アドレス指定可能なAPA102C LEDは、5 V電源入力とクロック及びデータ用の0~5 Vロジック・レベルで動作し、クロック・ラインとデータ・ラインからなる2線通信プロトコルを採用しています。これはよく見かけるWS2812B LEDよりも1本多い配線を必要としますが、LEDとの通信がタイミングに依存しなくなるため、追加ハードウェアなしには長期の正確なタイミングのデータストリーミングが難しいRaspberry Piや他のマイコンボードからも直接作動させることができます。

※ 注 : 90Rの裏面にはCO(クロック出力)とDO (データ出力)の二つのショートジャンパを搭載しています。閉ループ設計にする場合には、クロックとデータ信号が干渉しないよう、これらの信号をカットすることができます。ルメナティボードのループを組み立てる場合は、LEDに電源を入れる前に、ループの最後の位置にあるボードのショートジャンパをカットすることが重要です。さもないとLEDを焼き切る可能性があります。

仕様

  • 寸法 : 35.7 mm x 17.7 mm x 3.2 mm
  • 重量 : 1.4 g

資料

製造元希望小売価格:3.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-COM-14358
