モノラルアンプ基板キット V2.0（スピーカー/ケース付き）--販売終了

本製品は後継品の発売により販売終了です。後継品の「モノラルアンプ基板キット V3.0（スピーカー/ケース付き）」をご検討ください。

1.25 W出力のLM386 ICを使用したモノラルオーディオアンプキットです。006P電池（9 V電池）用バッテリースナップとスピーカーが付属します。ステレオ音源をモノラルで鳴らすことができ、MP3プレーヤーなどに使用できる他、様々なプロジェクトに活用可能です。

※ おまけでダンボール製スピーカーケースを付属しますが、輸入時に多少の汚れが付着している場合がございます。また、面積の関係上、折り目に沿って適当に折ってから出荷します（方向などは気にしていません）。こちらのおまけに関しましては交換などはお請けできません。あらかじめご了承ください。また、纏まったご注文の場合は、パッケージングを変更して出荷することもございます。

※ 組み立てにははんだづけが必要です。

仕様

• 基板寸法 : 45.5 mm × 35.5 mm
• 公称電圧 : 9 V
• 電圧範囲：4〜12 V（絶対最大15 V）
• 標準的なスタンバイ電流：4 mA
• 公称電圧における電流の最大値：70 mA

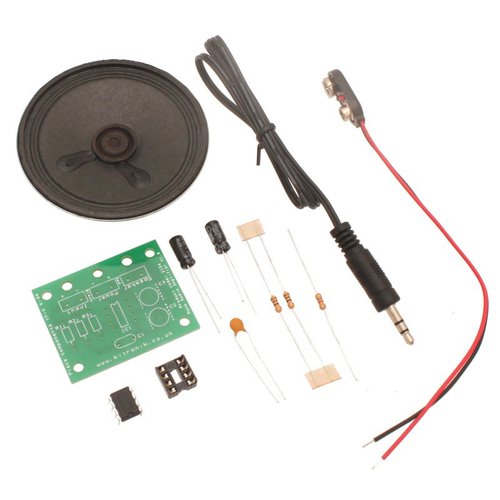

内容物

• 2 x 電解コンデンサ、25 V、100 uF
• 1 x セラミックコンデンサ、50 V、47 nF
• 2 x 10 Ω抵抗
• 1 x 47 KΩ抵抗
• 1 x LM386プリアンプ
• 1 x PP3バッテリークリップリード線
• 1 x 3.5 mmモノジャックリード線、長さ50 cm
• 1 x 8Ω 66 mmスピーカー
• 1 x ICソケット8ピン
• 1 x モノラルアンプ基板
• 1 x ダンボール製スピーカーケース（おまけ）

完成図

利用例

micro:bitとmicro:bit用オーディオケーブルは別売りです。

資料

• 詳細情報
• 教材としての使用法
• LM386データシート
• 3D CAD ファイル（ダウンロード）
• Cardboard Mono Amplifier Case (for Amp kit)

  • この製品を1個ずつバラして、本製品のおまけとして付けています。

製造元希望小売価格：3.33 ポンド（税別）
製造元の販売ページ：http://www.kitronik..com/product/…

商品コード: KITRONIK-2154+2154C
