SKU 3480

ESPr® Developer用GPSシールド

送料区分: 200

商品コード: SSCI-034807

発売日: 2017-09-21

在庫数: 100+

短いURL: ssci.to/3480

¥3,850 (税込)
¥3,850 - ¥3,850
Current price ¥3,850

ESPr® Developer(ESP-WROOM-02開発ボード)用のGPS基板です。アンテナとGPSモジュールが一体になったu-blox SAM-M8Qを搭載しているので、この基板とESPr Developerだけで位置情報を取得できます。またmicroSDソケットも付いているので、取得したデータを保存できます。

内容物

  • 本体 × 1

端子説明

  • BACKUP : バックアップ電源を接続します。SAM-M8QのV_BCKP端子につながっています。
  • T-PULSE : 1PPSの信号を出力します。SAM-M8QのTIMEPULSE端子につながっています
  • SJ1 : SAM-M8Qの出力(TX)をどこに接続するか決めます。販売時はIO4につながっています。
  • SJ2 : SAM-M8Qの入力(RX)をどこに接続するか決めます。販売時はIO5につながっています。
  • SJ3 : DeepSleep用にD16とRESETを接続します。販売時は接続されています。

参考

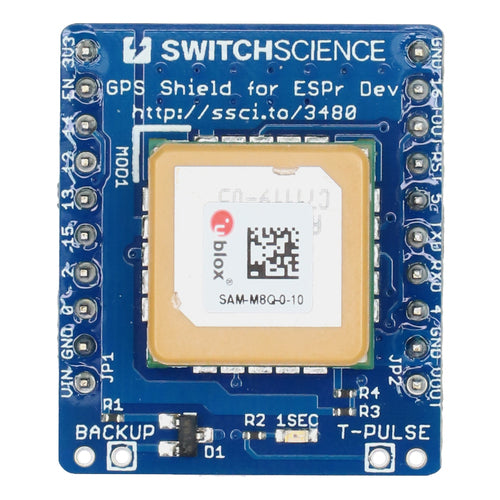

おもて面

裏面

ESPr® Developer(ピンソケット実装済)に挿したところ。

どちら向きにも挿せるので向きに注意してください。

寸法図

商品コード: SSCI-034807
