TDA1387 LR分離 シフトパラDAC for Raspberry Pi

Raspberry Pi 2、3、Zero用のNOS DAC TDA1387を4個使用したシフトパラDACです。電源は9 V、1 A単一で駆動します。

TDA1387は、L、Rの2チャンネルを1パッケージに封入したDACですが、クロストーク軽減を狙って、1チップをL、R分離の上でパラにして、Lチャンネル、Rチャンネル専用としています。さらに、単純なパラ（4パラ）と、シフトパラ（2パラ + 2パラ）をジャンパで切り替えることができます。

本DACはNOSですので、再サンプリングなどの結果がストレートに出てくるため、音色の変化を色々と楽しむことが可能です。さらにアイソレータ搭載により、ラズパイとDACを分離給電することで音質の向上を図っています。本品は、リクロック、アイソーレーターを内包している為、下記基板とは組みあわせて使用できませんのでご注意ください。

• リクロック + DC/DCボード for jinson ラズパイDAC
• リクロック + デジタルアイソレータボード for jinson ラズパイDAC

また、本品は0.5 mmピッチのQFNパッケージのはんだ付けが必要、かつ、チップ部品が多いため、はんだ付け初心者には向いていません。

基板アートワーク

組み立て例

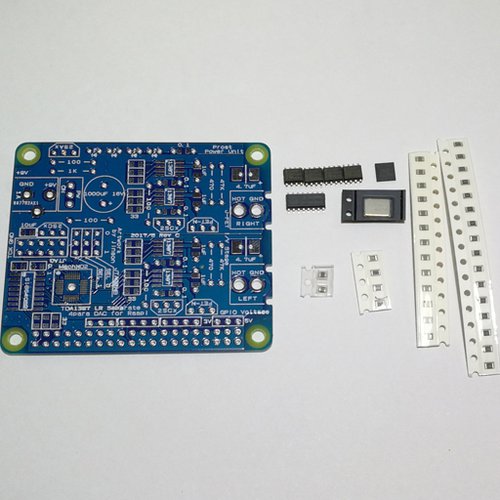

付属品

以下の部品が付属しています。

• 12 x 0.1 μF 2012サイズ
• 2 x 10 μF 2012サイズ
• 15 x 33 Ω 2012サイズ
• 4 x 4.7 KΩ 2012サイズ
• 4 x TDA1387（DAC）
• 1 x MachXO2（プログラム済み）
• 1 x SI8640BB（デジタルアイソレータ）
• 1 x 60 MHzオシレータ

※基板レジスト色はロットにより変更になることがあります。

資料

• サポートページ

  • 組み立て資料（含む部品表）は随時アップデートされます。サポートページから取得してください。

じんそんさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: JINSON-012
