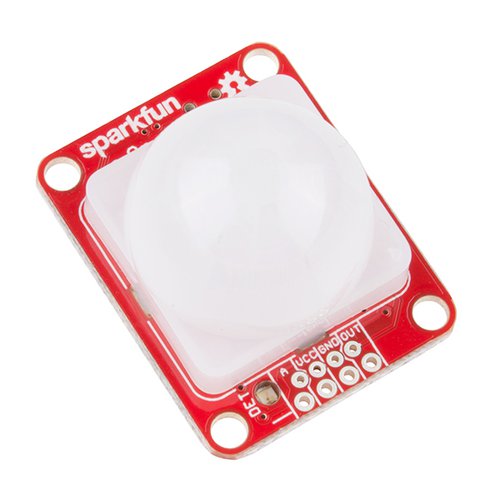

SparkFun OpenPIR--販売終了

NCS36000 PIRコントローラベースの、高度にカスタマイズ可能なパッシブ型赤外線（PIR）センサです。

セキュリティシステムや家のオートメーション化、近接センシングアプリケーションなどに最適です。感度や、トリガー時間、パルスモードを設定することで、様々なアプリケーションに最適化できます。

感度（距離表示）を調整するトリムポットを二つ、基板背面に搭載。出力がHIGHになる時間の長さを制御するオシレータ、二つのモーション検出モード（シングルパルス、デュアルパルス）を切り替えるスライドスイッチを備えています。さらに出力ピンのステータスLED（緑）を備えていて、モーションが検出されると点灯し、それ以外のときには消灯します。

特徴

• 動作電圧：3 VDC〜5.75 VDC
• スタンバイ時の平均電流：80 μA
• モーション検出時の平均電流：3 mA（LED有効時）
• 2段アンプ搭載
• センサ駆動用のLDO搭載
• 外部RC付き内蔵発振器
• シングルまたはデュアルパルス検出

資料

• 回路図
• Hookup Guide
• データシート
• GitHub

製造元希望小売価格：14.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-SEN-13968
