SKU 3295

OnOff SHIM

送料区分: 200

商品コード: PIMORONI-PIM269

発売日: 2017-05-26

在庫数: 5

短いURL: ssci.to/3295

¥1,584 (税込)
¥1,584 - ¥1,584
Current price ¥1,584

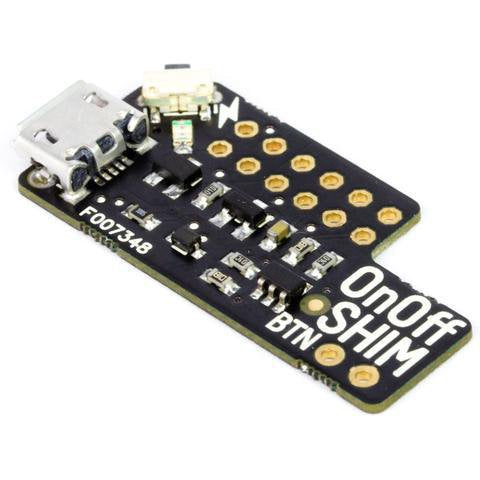

Raspberry Pi用の電源管理基板です。厚さはわずか1 mm(実装部品は含まず)で、Raspberry PiのGPIOピンに直接はんだづけできるよう設計されています。そのため、HATやpHATを同時に使用することができます。

付属のピンソケットを利用すれば、GPIOピンに直接はんだづけしなくても利用可能です。ただし、本製品と付属のピンソケットとははんだづけが必要です

本製品へは、USB microBコネクタ経由で電源を供給しますが、利用可能な最大電流は2.5 Aです。

使用例(Raspberry Pi本体やケースは付属しません。)
file

特徴

  • 基板厚1 mmの超小型SHIM基板(Shove Hardware in the Middle:真ん中に詰める基板)
  • HAT/pHATと同時使用可能
  • 最大2.5 Aの電源が利用可能
  • 基板角に搭載されたオン/オフ用プッシュボタン
  • 電源用USB microBコネクタ
  • 赤色ステータスLED
  • オプションで外部モーメンタリボタンを接続可能
  • 2 x 6ピンソケット同梱
  • クリーンシャットダウン用ソフトウェア公開済

利用方法

まず、下記のコマンドでインストーラをダウンロードし、ソフトウェアをインストールしてください。

  curl https://get.pimoroni.com/onoffshim | bash

電源を供給した状態でボタンを一回押すだけで、Raspberry Piを起動することができます。もう一度ボタンを押すと、シャットダウンが開始され、Raspberry Piの電源が完全に切断されます。

また、BCM 17の状態を監視し、lowになるとクリーンシャットダウンを開始します。シャットダウンする直前に、BCM 4をlowにし、Raspberry Piへの電力を完全にカットします。


製造元希望小売価格:6.25 ポンド(税別)
製造元の販売ページ:https://shop.pimoroni.com/products/…

商品コード: PIMORONI-PIM269
