Zero4U--販売終了

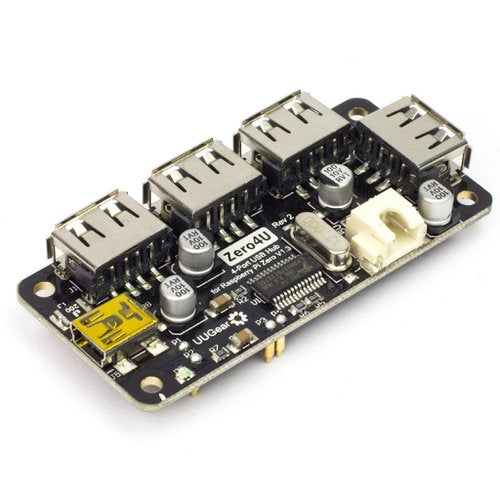

Raspberry Pi Zeroの背面に装着できる4ポートのUSB 2.0ハブです。Pi Zeroの背面に存在するテストパッドにコンタクトプローブで接触するため、はんだづけが不要です。電源もPi Zeroから取得するので基本的には外付け不要ですが、必要に応じてJST XHコネクタから供給することができます。

電源の動作状態を示す青色LEDを搭載しています。また、各ポートに通信状態を示す白色LEDを搭載しています。各ポートには電源電圧安定用にコンデンサも搭載しています。

他のコンピューターでこのUSBハブを利用したいときのために、mini-USBコネクタを搭載しています。ケーブルは付属していません。

本バージョンのZero4UはRaspberry Pi Zero v1.3でのみ利用可能です。V1.2以前のバージョンでは利用できません。

Raspberry Pi Zero Wで利用する場合

Raspberry Pi Zero Wで利用する場合、Wi-Fiの影響で不安定になることがあります。影響を減らすためには、付属のフェライトコアを利用してください。

詳しくは解説記事の「IS ZERO4U COMPATIBLE WITH RASPBERRY PI ZERO W?」をご覧ください。

Raspberry Pi Zeroへの取り付け図

※Raspberry Pi Zeroは付属しません。

このように、Pi Zeroのテストパッドにコンタクトプローブで接触します。

仕様

• 大きさ: 65 × 30 × 9 mm
• 重さ: 14 g
• 電源モード: バスパワー/セルフパワー
• USB 2.0、1.0対応
• 動作電圧: 5 V
• 定格電流: 1 mA 以下
• 最大出力電流: 2 A 全ポート合計@セルフパワーモード、500 mA 全ポート合計@バスパワーモード
• 動作温度: 0 ～ 70 ℃
• 保管温度: -20 ～ 80 ℃
• 動作湿度: 0 ～ 80 %RH、結露なきこと

内容物

• 1 × 本体基板
• 4 × プラスチックスペーサー
• 4 × M2.5 プラスチックネジ
• 4 × M2.5 プラスチックナット
• 1 × フェライトコア

資料

• ユーザーズマニュアル(pdf)

製造元希望小売価格：8.25 ポンド（税別）
製造元の販売ページ：https://shop.pimoroni.com/products/…

商品コード: PIMORONI-ZERO4U-V13
