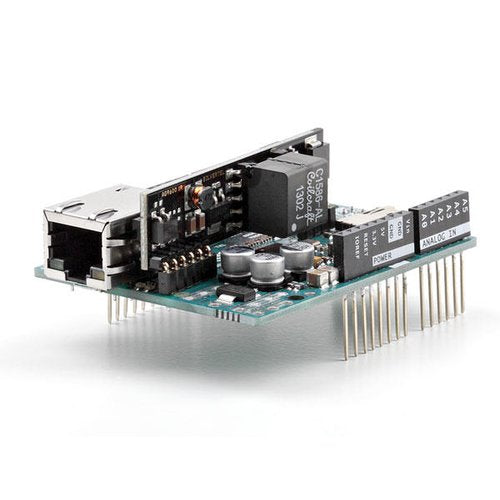

Arduino イーサネットシールド2（PoEモジュール付）--販売終了

本製品はPoEモジュール付きのモデルです。PoEが付いていない安価なモデルの取り扱いもあります。

Arduino UnoやArduino Mega 2560にEthernet接続機能を追加するシールドです。MicroSDスロットも搭載しています。デジタルピンとアナログピン、I²Cピンに接続されたコネクタが実装されています。

EthernetコントローラW5500とSDカードにはSPIで通信します。SS（W5500のセレクト信号）はD10に、SD_CS（MicroSDのセレクト信号）はD4に接続されています。

MACアドレスを書いたシールがシールドに貼られています。

開発には、最新版のArduino IDEをご利用ください。

仕様（シールド）

• 動作電圧：5 V
• Ethernetコントローラ：W5500（32 KB TX/RXバッファ内臓）
• 接続速度：10/100 MB
• Arduinoとの通信：SPI
• MicroSDカードスロット x 1
• RJ-45コネクタ x 1
• 3 pinコネクタ x 4

  • +5 V D5 GND（オレンジ OUT5）
  • +5 V D6 GND（オレンジ OUT6）
  • +5 V A2 GND（白 IN2）
  • +5 V A3 GND（白 IN3）
• 4 pinコネクタ x 2

  • I²Cピン（SCL、SDA）+5 V GND

仕様（PoEモジュール）

• IEEE802.3af準拠
• 入力電圧範囲：36 V〜57 V
• 過負荷および短絡保護
• 12 V出力
• 高効率DC / DCコンバータ：平均85％@80％負荷時
• 1500 Vアイソレーション（入力 - 出力）

内容物

• 1 x Arduino イーサネットシールド2 本体
• 1 x PoEモジュール（シールドに挿してご使用ください）

資料

• 製造元ページ
• 回路図 （PDF）
• Eagleファイル （ダウンロード）
• Getting Started
• Library

商品コード: ARDUINO-A000025
