TMP102搭載 デジタル温度センサモジュール

旧製品の置き換えです。I²Cで複数台使用する際にプルアップ抵抗を切れるよう、パターンカットが容易になりました。基本的な仕様に変わりはありません。
旧製品と電源、GNDピンの配置が逆になっています。配線には注意してください。

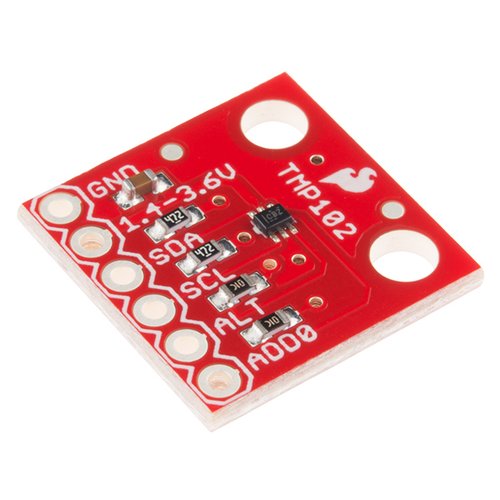

TMP102を搭載したデジタル接続の温度センサです。I²C制御。

I²Cバスは4.7 kΩでプルアップされています。必要に応じて、基板裏面のはんだジャンパを切り離すことでプルアップ抵抗を無効化できます。

仕様

• 電源電圧: 1.4~3.6 V
• 分解能: 12 bit（0.0625℃）
• 精度: 0.5°C （-25°C to +85°C）
• 低待機時消費電流

  • 最大 10 µA @動作時
  • 最大 1 µA @待機時
• I²C制御、同じバスに最大四つまで

  • デフォルトアドレスは7 bit表記で0x48
  • ADD0ピンの接続先を変更することでアドレスを変更可能です。詳しくはHookup Guideをご覧ください。

内容物

• 1 × 本体基板

資料

• Hookup Guide
• Arduino Library（zip）
• Datasheet（TMP102）
• GitHub
• Schematic（pdf）
• Eagle Files（zip）

製造元希望小売価格：4.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/…

商品コード: SFE-SEN-13314
