I2C 絶縁デジタル入出力ボード DIO-8/4RD-IRC--販売終了

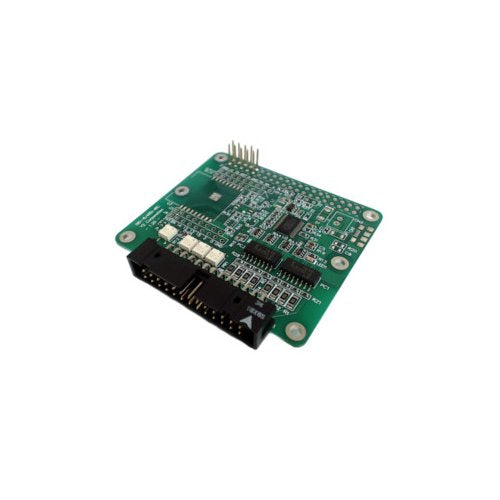

I²C接続のデジタル入出力ボードです。絶縁デジタル入力8点・絶縁デジタル出力4点を搭載しています。ラズベリーパイの拡張ボードとしても使用できます。

特徴

• デジタル入出力は内部回路と絶縁されており、外部回路に異常があっても内部回路は保護されます。
• デジタル入力はフォトカプラ入力です。制御システムで一般的に使用されるDC5V～DC24 Vに対応しています。耐ノイズ性が高く、高信頼性です。
• デジタル出力はフォトリレー出力です。高電圧・高電流のオンオフ制御ができます。メカニカルリレーと比較して長寿命・静音・高速動作です。

  • 使用電圧：最大48 V
  • 出力電流：最大400 mA（Ta=25℃）、最大250 mA（Ta=60℃）
• Raspberry Pi 3/2/Zeroや、株式会社ワイツー製のI²C拡張ボードにスタックして使用できます。拡張用コネクタは実装済みの為、スタックするだけで使用できます（半田付けは不要です）。I²C接続の為、その他の様々なボード等も接続して使用する事ができます。
  ※I²Cバス電圧は3.3 V
• RoHS指令に対応しています。

付属品

• スペーサ（M2.6・12 mm・オスメスネジ・金属） 4個
• ビス 4個
• ナット 4個
• コネクタピン保護カバー 1個（コネクタ（J1）のピンの保護の為、かぶせて出荷しています）

使用例

• ラズベリーパイ

  • DIO-8/4RD-IRCのセットアップ（ラズベリーパイ）
  • ブラウザから操作する（WebIOPiを使用）
• パソコン（Windows）

  • USB-I²C変換ボードを使用してパソコンからデジタル入出力を制御する

使用イメージ

本製品をスタックしたRaspberry Pi 3

本製品をスタックしたDIO-8/4RE-UBC

資料

• サポートサイト
• 回路図
• データシート

  • PCA9535C（IOエクスパンダ）
  • TLP292-4LGB（フォトカプラ）
  • TLP172A（フォトリレー）
• 外形寸法図
• 注意事項

株式会社ワイツーさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2C-005
