I2C アナログ入力ボード AIO-32/0RA-IRC--販売終了

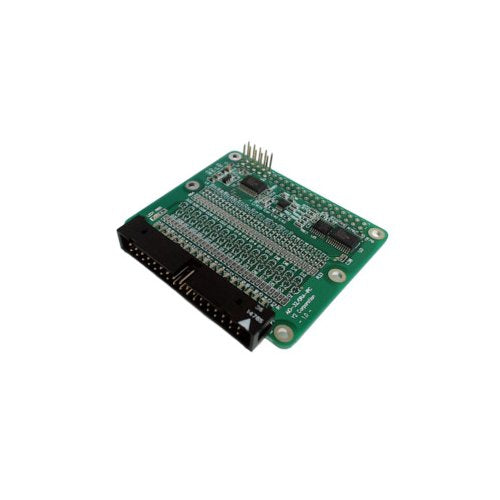

I²C接続のアナログ入力ボードです。16ビットのアナログ入力32点を搭載しています。ラズベリーパイの拡張ボードとしても使用できます。

特徴

• ±10 Vのアナログ入力に対応しています。
  ※入力電圧範囲は0～10 Vです（シングルエンド入力で測定できる電圧は正電圧のみ）。
• ゲイン切替により、フルスケールを±10 V、±5 V、±2.5 V、±1.25 Vの中から選択できます。
• シングルエンド入力（32点）または差動入力（16点）で使用できます。
• Raspberry Pi 3/2/Zeroや、株式会社ワイツー製のI²C拡張ボードにスタックして使用できます。拡張用コネクタは実装済みの為、スタックするだけで使用できます（半田付けは不要）。I²C接続の為、その他の様々なボード等も接続して使用する事ができます。
  ※I²Cバス電圧は3.3 V
• RoHS指令に対応しています。

付属品

• スペーサ（M2.6・12 mm・オスメスネジ・金属） 4個
• ビス 4個
• ナット 4個
• コネクタピン保護カバー 1個（コネクタ（J1）のピンの保護の為、かぶせて出荷しています）

使用例

• ラズベリーパイ

  • AIO-32/0RA-IRCのセットアップ（ラズベリーパイ）
  • アナログ値を測定して、ブラウザに表示する（WebIOPiを使用）
• パソコン（Windows）

  • USB-I²C変換ボードを使用して、パソコンからアナログ値を測定する

使用イメージ

本製品をスタックしたRaspberry Pi 3

本製品をスタックしたDIO-8/4RE-UBC

資料

• サポートサイト
• 回路図
• データシート

  • ADS1115（A/Dコンバータ）
  • ADS1115（A/Dコンバータ）（翻訳版）
  • CD74HC4067（マルチプレクサ）
  • PCA9554C（I/Oエクスパンダ）
• 外形寸法図
• 注意事項

株式会社ワイツーさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2C-003
