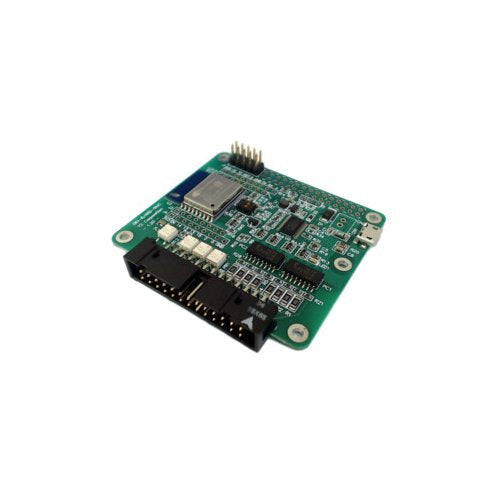

Wi-Fi 絶縁デジタル入出力ボード DIO-8/4RD-WUC--販売終了

Wi-Fiモジュール ESP-WROOM-02（ESP8266）を搭載したデジタル入出力ボードです。無線LANを使用して、絶縁デジタル入出力（入力8点・出力4点）やI²Cデバイスの制御がおこなえます。

特徴

• Arduinoとして簡単に使用できるWi-Fiモジュール「ESP-WROOM-02(ESP8266)」を搭載しています。
• 絶縁デジタル入力8点・絶縁デジタル出力4点と拡張コネクタ（I²C接続）を搭載しています。
• デジタル入出力は内部回路と絶縁されており、外部回路に異常があっても内部回路や電源は保護されます。
• デジタル入力はフォトカプラ入力です。制御システムで一般的に使用されるDC5 V～DC24 Vに対応しています。耐ノイズ性が高く、高信頼性です。
• デジタル出力はフォトリレー出力です。高電圧・高電流のオンオフ制御ができます。メカニカルリレーと比較して長寿命・静音・高速動作です。

  • 使用電圧：最大48 V
  • 出力電流：最大400 mA（Ta=25℃）、最大250 mA（Ta=60℃）
• 株式会社ワイツー製のI²C拡張ボードをスタックして入出力を拡張することができます。I²C接続の為、その他の様々なボード等も接続して使用する事ができます。
  ※I²Cバス電圧は3.3 V
• RoHS指令に対応しています。

付属品

• なし
  ※使用するには「USBシリアル変換モジュール」や「マイクロUSBケーブル」が必要です（付属していませんので別途用意をお願いいたします）。

使用方法

• 開発環境のセットアップ
• プログラムの書き込み方法（Arduino IDEから）

使用例

• Webサービスと接続する

  • デジタル入力の変化をGoogleドライブに保存する（IFTTTを使用）
    同様の手順でスマホへの通知や、メール送信も簡単におこなえます。
• ブラウザから、デジタル入力の確認・デジタル出力の操作をする

尚、ESP-WROOM-02（ESP8266）の使用例は、Web上にたくさんありますので、そちらも参考にしてください。

使用イメージ

AIO-32/0RA-IRCをスタックした本製品

資料

• サポートサイト
• 回路図
• データシート

  • ESP-WROOM-02（Wi-Fiモジュール）
  • PCA9535C（IOエクスパンダ）
  • TLP292-4LGB（フォトカプラ）
  • TLP172A（フォトリレー）
• 参考資料

  • ESP-WROOM-02 メーカーの製品紹介ページ
• 外形寸法図
• 注意事項

株式会社ワイツーさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2C-002
