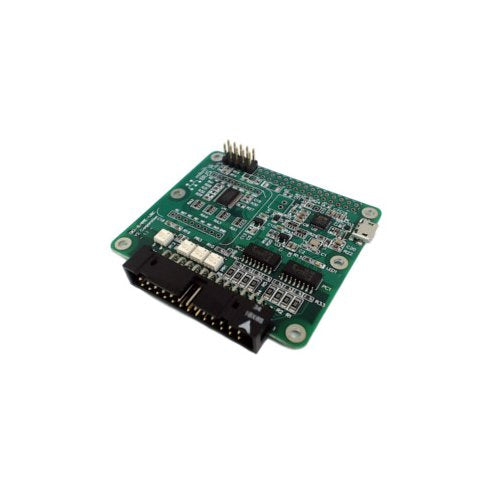

USB-I2C変換ボード(絶縁デジタル入出力付) DIO-8/4RE-UBC--販売終了
送料区分: 650
販売終了
商品コード: Y2C-001
発売日: 2017-02-10
短いURL: ssci.to/3145
売り切れ
¥12,980
(税込)
¥12,980
-
¥12,980
Current price
¥12,980
絶縁デジタル入出力(入力8点・出力4点)付きのUSB-I2C変換ボードです。パソコンのUSBを使用して、デジタル入出力やI2Cデバイスの制御がおこなえます。USBは、High-speedモード(480 Mbps)に対応しています。
特徴
- パソコンのUSBを使用して、I2Cデバイスの制御がおこなえます。
- 絶縁デジタル入力8点・絶縁デジタル出力4点と拡張コネクタ(I2C接続)を搭載しています。
- デジタル入出力は内部回路と絶縁されており、外部回路に異常があっても内部回路やパソコンは保護されます。
- デジタル入力はフォトカプラ入力です。制御システムで一般的に使用されるDC5 V~DC24 Vに対応しています。耐ノイズ性が高く、高信頼性です。
- デジタル出力はフォトリレー出力です。高電圧・高電流のオンオフ制御ができます。メカニカルリレーと比較して長寿命・静音・高速動作です。
- 使用電圧:最大48 V
- 出力電流:最大400 mA(Ta=25℃)、最大250 mA(Ta=60℃)
-
株式会社ワイツー製のI2C拡張ボードをスタックして入出力を拡張することができます。I2C接続の為、その他の様々なボード等も接続して使用する事ができます。
※I2Cバス電圧は3.3 V - USBバスパワーで動作しますので、電源供給は不要です。
- USBは、High-speedモード(480 Mbps)に対応しています。
- Windows・Linuxに対応しています。ラズベリーパイでも使用できます。
- RoHS指令に対応しています。
- 4層基板です。
付属品
- なし
※使用するには「マイクロUSBケーブル」が必要です(付属していませんので別途用意をお願いいたします)。
使用方法
使用例
- Windows
- アナログ入力32点を増設する → AIO-32/0RA-IRCの使用例へ
- 絶縁デジタル出力16点を増設する → DIO-0/16RC-IRCの使用例へ
- 絶縁デジタル入力8点・絶縁デジタル出力4点を増設する → DIO-8/4RD-IRCの使用例へ
使用イメージ
AIO-32/0RA-IRCをスタックした本製品
資料
株式会社ワイツーさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
