Arduino用バニラシールド基板(黒)--販売終了

送料区分: 200

販売終了

商品コード: SSCI-Vanilla-Shield-Black

発売日: 2010-05-13

短いURL: ssci.to/312

売り切れ
¥586 (税込)
¥586 - ¥586
Current price ¥586

この商品は販売終了です。新バージョン品があります。

2012/06/20価格変更いたしました。価格変更にともない、おまけのピンヘッダは付属しなくなります。御容赦ください。
--

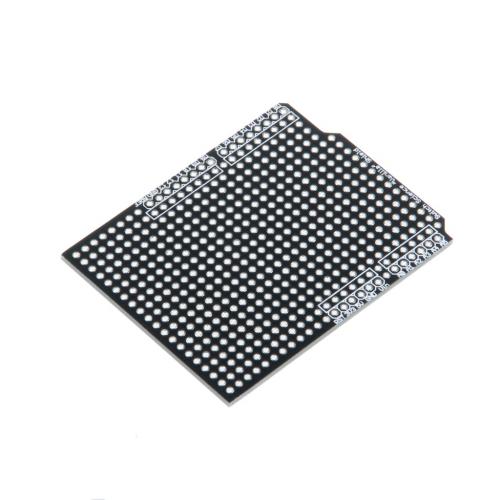

バニラシールドは、Arduino専用の両面スルーホールのユニバーサル基板です。いわゆるプロトシールドとは違い、あらかじめ部品が載るようなパターンは用意されていません。その代わりに広いユニバーサル領域があります。ただし、基板の左端が、一部、USBジャック、DCジャックにかぶさります。基板上に穴はありますが、この位置に部品を配置する場合はご注意ください。

ご利用方法に応じて普通のピンヘッダか、積み重ねが可能なピンソケットのセットを付けてご利用ください。

ピンヘッダの穴は、SparkFunのジグザグハックを適用してあります。ハンダ付けをするときに、ピンヘッダが(比較的)まっすぐに自立します。

ピンヘッダの場所の、一列内側のランドに向かって短いパターンが走っています。下記のパターン図の画像を見てもらうと分かりやすいかと思います。ここにピンソケットを配置することもできますし、このランドから配線が可能です。

他の色もあります。レッドグリーンブルーホワイトです。

販売時の関連カテゴリ:
オリジナル商品 > 基板
部品 > プロトタイプ基板
Arduino > シールド > プロトタイプ基板

ジグザグ

ピンヘッダの取り付け場所のランドは、ジグザグしています。不良品ではありません。

Duemilanoveに載せてみました

USBジャック、DCジャックに重なっています。重なっている部分のランドには部品をハンダ付けしないでください。

パターン
