SKU 2960
Lazurite Basic--販売終了
送料区分: 200
販売終了
商品コード: LAZURITE-BASIC
発売日: 2016-09-29
短いURL: ssci.to/2960
売り切れ
¥4,345
（税込）
¥4,345
-
¥4,345
Current price
¥4,345
2016年12月1日以降に本商品をお買い上げいただいたお客様の情報は、ローム及びロームのグループ会社と共有をさせていただきます。購入の際は、この点ご了承下さい。

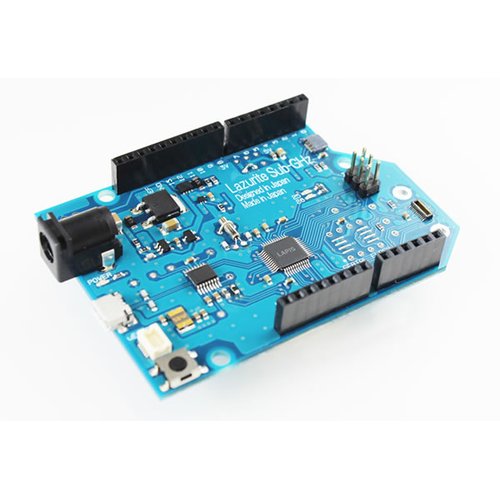

Lazurite Basicはラピスセミコンダクタ製16 bit低消費マイコンML620Q504を搭載したオープンプラットフォームのマイコンボードです。
20本の入出力端子（内6本はアナログ入力端子と兼用）を搭載し、16 MHzで動作します。
32 kHzの水晶発振子を搭載しており、マイコンが動作していない時にスリープ動作をすることによって従来のマイコンボードから大幅に消費電力を削減しました。
Lazurite IDEを搭載したPCと、Lazurite BasicをUSB接続することで、プログラムを開発することができます。
コネクタはArduino Unoと互換のインタフェースであり、ソフトウエアもArduinoライクのインタフェースで開発することができます。
仕様
| 項目 | 仕様 |
|---|---|
| CPU | ML620Q504 |
| マイコンコア | 独自16 bitRISCコア |
| ソフトウエア開発言語 | C言語（ANSI C） C++言語には対応しておりません。 |
| 動作速度 | 動作時 16 MHz ／ Sleep時 32.768 kHz |
| プログラムROM | 64 KB （ユーザ領域は65,536バイト中、64,512バイト） |
| GPIO | 20系統（12 bit ADコンバータ用端子を含む） |
| PWM出力 | 8系統 |
| 外部割込み | 2系統 （最大8系統） |
| 12bit ADコンバータ | 6系統 |
| I2C | マスターのみ1系統 |
| SPI | マスターのみ1系統 |
| 非同期シリアル | 2系統 |
| 動作電圧 | 3.3 V ／5 V 切り替え可能 BP3596A使用時は5 Vにしないでください。 |
| 電源電圧 | マイクロUSB-B ／ DC電源 -15 V |
| 消費電流 | 2 mA （待機中） sleep関数実行中 ／ 10 mA（動作中） |
資料
- 特設サイト製品ページ
-
ML620Q504Hデータシート（PDF）
- 最新版はML620Q504の製品情報サイトからダウンロードしてください
- 回路図（PDF）
- PCBレイアウト（PDF）
- 免責事項（PDF）
商品コード: LAZURITE-BASIC
