SKU 291

Color LCD シールド

送料区分: 200

販売終了

商品コード: SFE-LCD-09363

発売日: 2010年3月29日

Sold out
¥3,293
¥3,293 - ¥3,293
Current price ¥3,293

この商品は販売終了です。こちらのカテゴリからご検討ください。

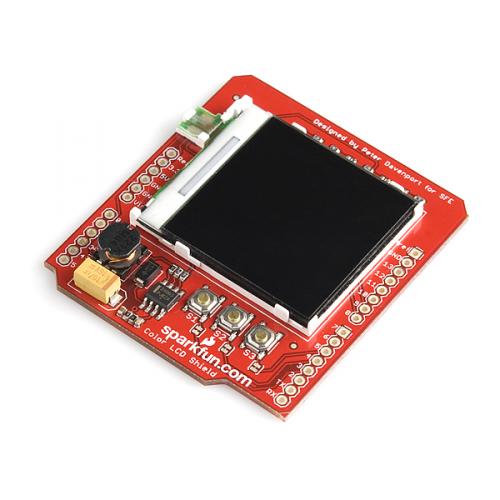

ノキアカラー液晶モジュール(128×128)を搭載した、Arduino用シールドです。

SPI接続です。D11(DIO)とD13(SCK)からSPI信号を取っているので、Arduino megaやArduino Leonardoで使うには工夫が必要です。トランスモグリシールドを間にはさむと簡単です。
D8をLCD-RESET、D9をCSに使っています。
空きランドに3.3KΩ抵抗を載せることで、5V→約3.3Vのレベル変換が出来ます。(抵抗分圧)

●資料
回路図
Quickstart Guide
Arduino用ライブラリ(githubページ)
サンプルライブラリ(ユーザーサイト)
サンプルコード(ユーザーサイト)

メーカーの販売ページ:https://www.sparkfun.com/...
メーカー希望小売価格:39.95ドル(税別)

販売時のCategory

Arduino > シールド> 表示(LED LCD EL Video etc)
表示機> LCD・OLED > グラフィック
SparkFun > Arduino用シールド
