SKU 2861

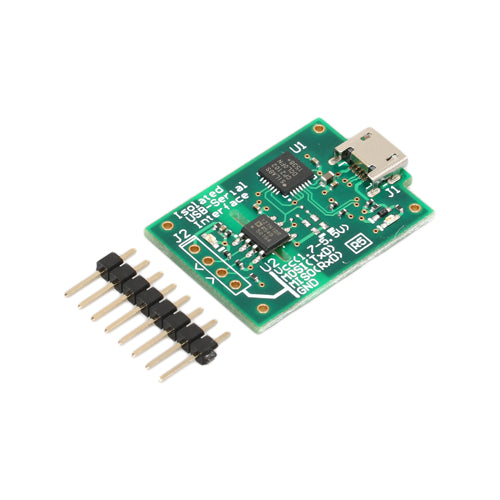

絶縁USBシリアル変換基板(microUSB)

送料区分: 200

商品コード: CRONOS-006

在庫数: 0

発売日: 2016年8月31日

売り切れ
¥2,648
¥2,648 - ¥2,648
Current price ¥2,648

デバイスとPC間のコミュニケーションに使うUSBシリアル変換基板です。 ターゲット回路とPCの間をグラウンドも含めて完全に分割しており、絶縁されています。 グラウンド電位の異なる環境で動くマイコンと通信する用途にも活用頂けます。

PCからは、シリアルポートとして見えるので一般的なターミナルソフトが使用可能です。

  • 動作電圧 : 1.7 - 5.5 V
  • USBコネクタ : USB Micro-B
  • ボーレート : 300 - 921.6 kbps
  • アイソレータ耐圧 : 3 kV

PCとの間はトランスによる電磁結合のみとなります。アイソレータの耐圧は3 kVです。
MCU側回路が電源OFFの状態でもシリアルポートとして認識できます。 ターゲットの電源OFF/ONの度にシリアルポートのClose/Openをする煩わしさがありません。

全数動作確認・検査をして出荷しております。使用方法次第で簡単に破壊できますので、返品交換は基本的に行いません。ご了承ください。

資料

@cronos_svさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: CRONOS-006
