bCoreNKD セット--販売終了

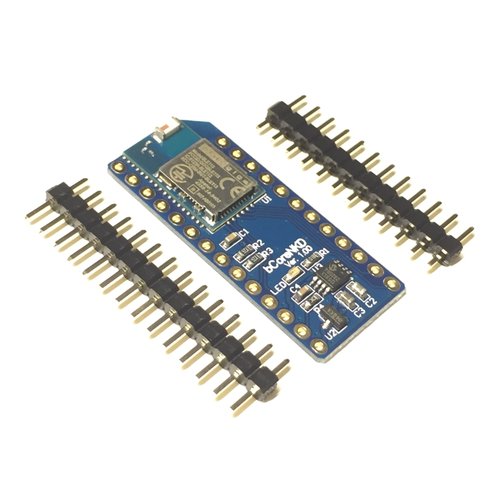

bCoreNKD（Ver.1.00）本体と、2.54 mmピッチピンヘッダのセットです。

bCoreNKDは、bCoreで使用しているシリコンラボラトリー製のBLEチップBLE113と、電源回路及び保護回路を搭載し、ブレッドボードやユニバーサル基板で利用しやすい2.54 mmピッチに変換したブレイクアウトボードです。

ファームウェアは書き込まれていませんので、サンプルスクリプトを参考に自分で編集して書き込む必要があります。

2.54 mmピッチのピンヘッダは未実装です。取付方向やピンソケットに変更するなど、使用者側の利用環境に合わせて必要な部品を実装して使用します。

詳しい情報はこちらを参照してください。

特徴

• 外形寸法：36.0 mm x 15.2 mm x 3.0 mm（ピンヘッダ部含まず）
• 重量：約3 g
• コネクタ：

  • 2.54 mmピッチのピンヘッダ付属（未実装）
• 搭載BLEモジュール：BLE113-A-v1（シリコンラボラトリーズ製）

  • ※技適、FCC、CE対応製品です。日本、アメリカ、EU各国での使用が可能です。
  • 電源入力電圧：1.8 V～5.5 V
  • 内部ロジック電圧：3.3 V

資料

• サポートページ
• サンプルスクリプト等

※注意事項

本品は、一般的な民生用製品ではありません。

• 印加電圧や接続するモーター等を間違えた場合、本品の故障のみならず、周囲への被害（発煙、発火など）が生じる可能性があります。
• 使用条件によっては発熱することがあり、火傷などの原因となる可能性があります。
  モーターなどを使った機構部分は、挟み込みや衝突などにより物品の破損や怪我の原因となることがあります。
• これらの事象に関して、スイッチサイエンス及びVagabond Worksでは一切の責任は負いません。利用者の責任において安全対策を行ったうえで管理・使用してください。

全数動作確認検査をして出荷しております。使用方法次第で簡単に破壊できますので、返品交換は基本的に行いません。ご了承ください。

bCoreはVagabond Worksさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: VGBDW-010
