SKU 2776

Conta™ 気圧センサモジュール BM1383AGLV搭載

送料区分: 200

商品コード: SSCI-027762

在庫数: 30

発売日: 2016年6月2日

¥660
¥660 - ¥660
Current price ¥660

ローム社の気圧センサ「BM1383AGLV」を乗せたセンサモジュールです。モジュールの動作電圧は1.7 V~3.6 Vです。

このセンサはピエゾ抵抗式気圧センサで、300 hPa~1100 hPaの気圧が測定できます。MEMS の温度補正処理をIC 内部で行うので、気圧情報を簡単に取得できます。

本製品は「Contaシリーズ」の規格に則った製品です。単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダははんだ付け済みです。

製品仕様

  • 照度・近接一体型センサ「BM1383AGLV」搭載
  • 入出力は I2C バスインターフェース
  • 割り込み出力端子
  • I2C スレーブアドレスは “5Dh”(7ビット表記)
  • ピエゾ抵抗式気圧センサ
  • 300 hPa~1100 hPa の気圧を検出可能
  • 温度補正機能内蔵
  • 動作電圧:1.7 V~3.6 V
  • 基板外形:2 cm × 2 cm
  • ピンヘッダ搭載

I2C バスのプルアップ抵抗について

本モジュールにはI2C バスのプルアップ抵抗は搭載されていません。
抵抗を追加するための配線パターンは用意してあるので、必要に応じて基板裏面の抵抗パッドに1608サイズのチップ抵抗を実装してください。

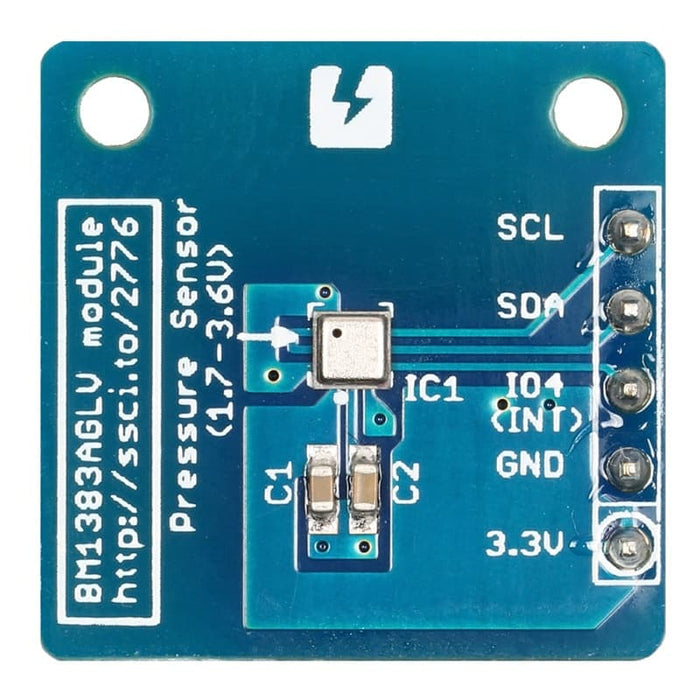

基板(表)

enter image description here

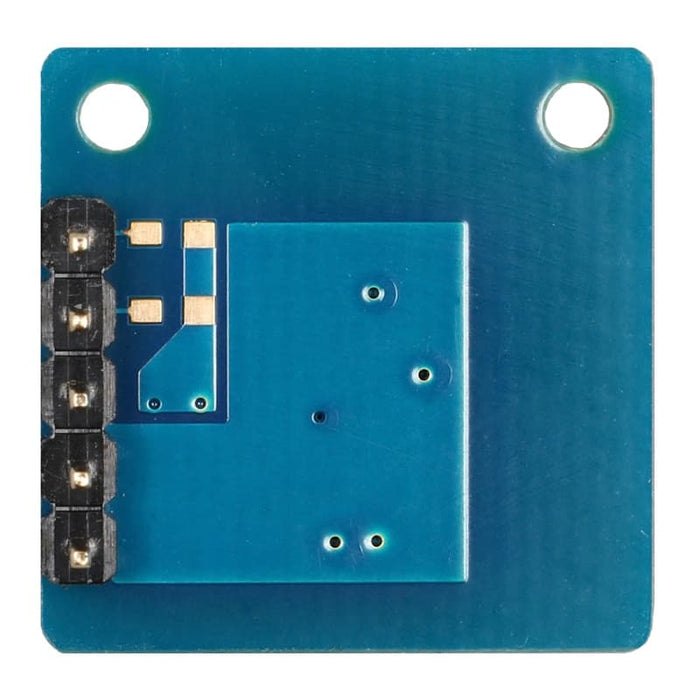

基板(裏)
