SKU 2708

DRV8880搭載ステッピングモータードライバ--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-2971

発売日: 2016年4月19日

売り切れ
¥1,551
¥1,551 - ¥1,551
Current price ¥1,551

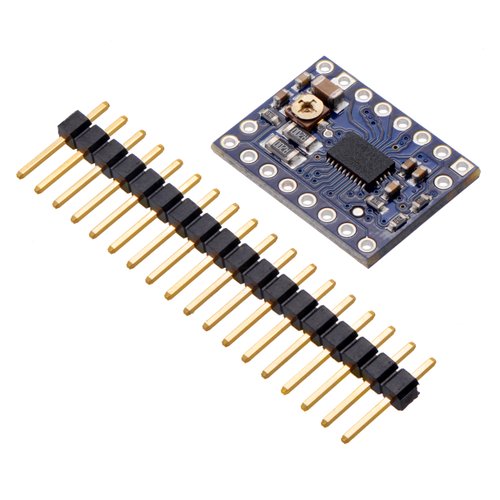

Texas Instruments社のバイポーラステッピングモーター用ドライバDRV8880を搭載したモジュールです。DRV8880は、調整可能な電流制限、過電流および温度過昇保護、および6段階のステップ解像度(最小1/16ステップ)を備えています。ヒートシンク無しで一相あたり連続1.0 A(最大1.6 A)の電流を供給します。基板のピン配置はステッピングモータードライバA4988と同じようになっているので簡単に置き換えができます。

仕様

  • ステップと回転方向のシンプルな制御方式
  • 6段階のステップ解像度:full-step、half-step、non-circular half-step、1/4、1/8、1/16
  • 最高速度、または最高トルクが必要でない時の電力消費を軽減するため、電流を25%、50%、75%、100%に調整可能なボリュームを搭載
  • 10段階の減衰モード搭載
    • モーターの経年劣化等による変動を補償する自動調整モード(デフォルト)
    • 混合減衰、高速減衰、低速減衰の組み合わせ(9段階)
  • 動作電圧:6.5 V~45 V
  • レギュレータ内蔵で、ロジック回路用電源不要
  • 接続先は3.3 V、5 Vどちらも可能
  • 過熱シャットダウン、過電流シャットダウン、短絡回路保護、低電圧ロックアウト機能搭載
  • ドライバIC底面にはんだづけ可能なGNDパッド

資料


製造元希望小売価格:8.95ドル(税別)
製造元の販売ページ:http://www.pololu.com/product/…
