リレータッチボード(ドライバ無し)
送料区分: 200
商品コード: SSCI-024549
発売日: 2015-10-01
在庫数: 65
短いURL: ssci.to/2454

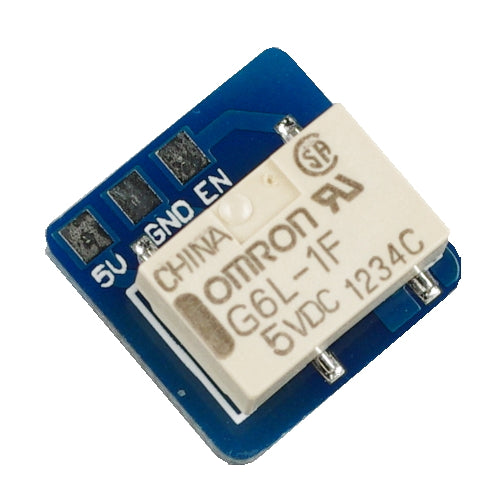

スマートフォンなどの画面をタッチすることができるボードです。スマートフォンの画面にボードを置いた状態でリレーをONにするとボードを置いた位置を指でタッチした状態として認識されます。この製品はリレー駆動用のドライバが搭載されていません。リレーをONにするためにはコイルに36mA程電流を流す必要があります。Arduinoなどのマイコンボードに直接つなぎたい場合はドライバ付きをお使いください。場合によっては電源にパスコンを接続してください。
使用するためにはワイヤーをはんだ付けする必要があります。また、スマートフォンの画面に貼り付けるための両面テープが必要です。両面テープは薄手のものであれば導電性が無くても反応しますが、自己粘着性のある導電シートなどが適しているかもしれません。ワイヤー及び両面テープは付属しません。
5VとGNDを電源につなぎEN端子をLOWにするとリレーがONになります。
裏面の銀色のパッド部分をスマートフォンの画面に接触させます。
仕様
- 電源電圧:5V
- リレードライバ:無し
- リレーコイル抵抗:139Ω
内容物
- 基板本体 x 1
資料
- 回路図(PDF)
- 外形寸法
使用例
iPadの画面のシャッターボタン上にリレータッチボードを取り付けて、ArduinoのBlinkに合わせてリレーを動かすことで定期的にシャッターボタンをタッチしています。この例で使用しているのはドライバ付き版です。
