SKU 2400

MESH GPIOブロック用FETボード

送料区分: 200

商品コード: SSCI-024006

発売日: 2015-08-26

在庫数: 89

短いURL: ssci.to/2400

¥998
¥998 - ¥998
Current price ¥998

旧名称:MESH GPIOタグ用FETボード

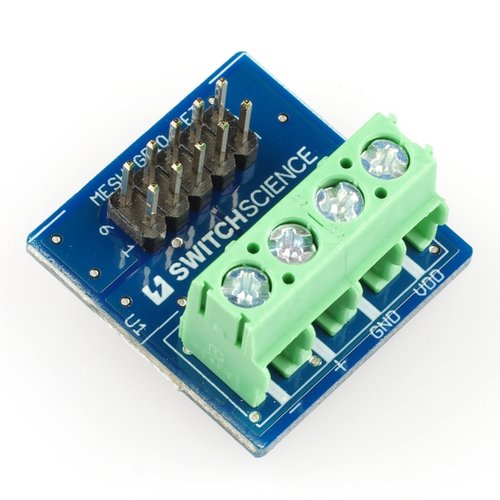

MESH GPIOブロック用の拡張ボードです。Nch FETを搭載しています。FETはGPIOブロックのPWMピンで制御します。例えば沢山のLEDを光らせたり、GPIOブロックだけではあつかえない大きな電流のコントロールが可能になります。基板上の部品は全て実装済みですが、別途外部電源が必要です。GPIOブロックに接続する向きにご注意ください。GPIOブロックのピン番号と基板のピン番号が一致する向きで接続します。
詳しい使い方はこちら

file
file

仕様

  • 外部電源電圧:最大DC12V
  • 最大電流:3A
  • GPIO接続ピン:PWM
  • 外部電源端子:VDD GND
  • 負荷接続端子:+ - (電流の向きは+→-)

内容物

  • 基板本体 x 1

資料
GPIOブロックと接続した状態
file
LEDを光らせた様子
file
GPIOブロックのピン番号
file

使い方(wiki)

回路図(PDF)

商品コード: SSCI-024006
