SparkFunブレッドボード用電源ボード(キット)--販売終了

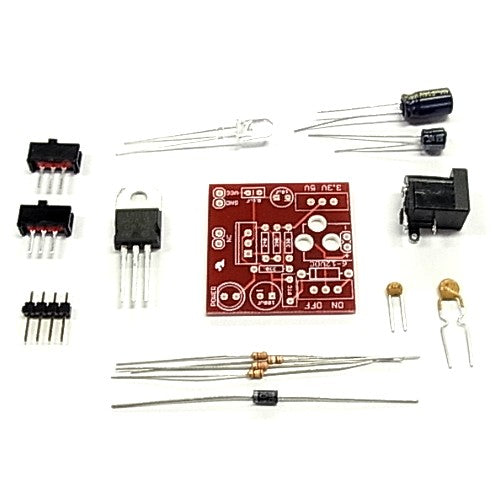

ブレッドボードに差し込んで使う電源レギュレータのキットです。完成状態は、以下の画像もしくはご覧下さい。ボードの下にピンヘッダが出ていて、直接ブレッドボードに差し込んで使います。出力はスライドスイッチで3.3Vと5Vに切り替えられます。入力は、よくあるACアダプタなどの、中心がプラスの丸形プラグです。ACアダプタは含みません。別途ご用意ください。

キットなので_ハンダ付け_が必要です。説明書は付属しません。ボード上のシルク印刷に従って部品を配置してハンダ付けしてください。

●資料
・回路図
・Quickstart Guide

製造元希望小売価格:9.95ドル(税別)
販売元の販売ページ:http://www.sparkfun.com/...

完成見本

抵抗のカラーコードを読まないといけませんが、はんだ付け自体は難しくありません。
出力ピンは、この写真の様に上に向けてメス-オスジャンパでブレッドボードに繋ぐか、下の写真の様に下に向けて直接ブレッドボードにさせるようにするか、お好きな方法を選んでください。

使用例

ブレッドボードに挿すときは、写真の様に使ってください。VCCとGNDが同じ電源ラインに乗らないようにご注意ください。

細かい部品の見分け方

上段(上から)
・330Ω 1/6W 抵抗 (橙橙茶金) ×2
・390Ω 1/6W 抵抗 (橙白茶金) ×1
・240Ω 1/6W 抵抗 (赤黄茶金) ×1

下段(左から)
・PTC resettable fuse
・0.1uF 50V コンデンサ(片側に104と書かれています)

商品コード: SFE-PRT-00114
