PCA9541APW I2Cバスマスタマルチプレクサ基板--販売終了

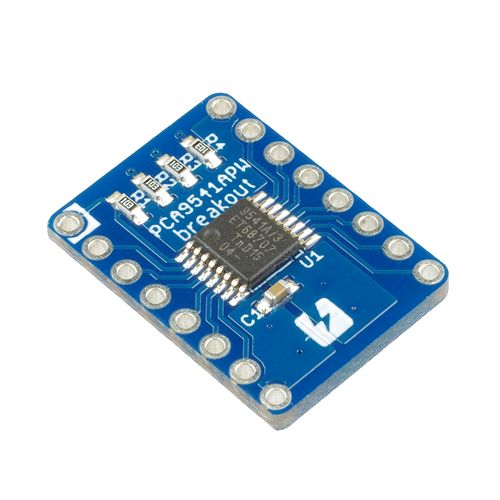

NXP 社の I²C バスマスタマルチプレクサ IC、PCA9541APW を登載したピッチ変換基板です。

PCA9541APWは、2つのマスタ（メイン系とバックアップ系など）から１つのスレーブバスを制御するようなアプリに最適なバスマルチプレクサで、2つのマスタの排他制御を補助するレジスタや割り込み制御の機能を持っています。

詳しい制御の方法は、メーカサイトおよびPCA9541APWのデータシートを参照してください。

基板上のシルク印刷が一部間違っていました。SDA_MST1とSCL_MST1が入れ替わっています。回路図の部品シンボルも間違っていたのでこちらは修正済みです。

◆ 製品仕様（IC の主な機能）

• 電源電圧は 2.3V～5.5V。
• 入力信号の電圧は 6V まで。
• 伝送速度は400kbps。
• 初期状態では、ポートの接続はされていません（/03 仕様）。
• 2つのバスマスタの片方を選択してスレーブに接続。
• 2つのバスマスタ用のバスコンディションレジスタを装備。
• 2つのバスマスタ用の割り込みピンを装備。
• スレーブバスからの割り込み入力ピンを装備。
• I²C アドレスは変更可能。



※ 使用時の注意

ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。

◆ I²C アドレスについて

基板裏面にあるA3、A2、A1、A0のジャンパをカットし値を変えることによりI²C アドレスを変更できます。販売時は4つとも ”０"（GND） に接続されているので、アドレスは0xE0（1110 000X）です。

なお PCA9541APW で使用するアドレスは、スレーブバス上では利用できなくなりますので、かち合わないように本 IC もしくはスレーブバスのIC側でアドレスを変更しておく必要があります。

◆ ピン配置

◆ 基板（表）

◆ 基板（裏）

SDA_MST1とSCL_MST1が入れ替わっています。

◆ 資料

• データシート（メーカー）
• 回路図（pdf）
• 基板外形図（pdf）


商品コード: SSCI-023771
