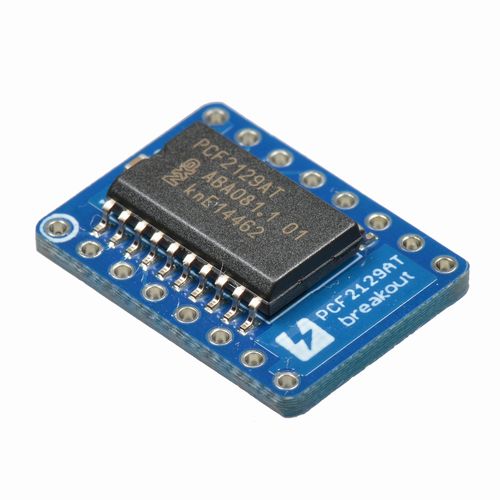

PCF2129AT SPI/I2C接続リアルタイムクロック・モジュール--販売終了

NXP社のリアルタイムクロックIC「PCF2129AT」を搭載した、リアルタイムクロックのモジュールです。アクセス方法はSPIまたはI²Cを選択することができます。

バックアップ電源制御回路も搭載しているので、外部にバッテリを追加するだけで時刻をバックアップすることができます。

◆ 製品仕様

• 動作電圧 1.2V～4.2V
• 精度は±3ppm （-15℃～60℃環境下）
• 年（西暦2桁）・月・日・曜日・時・分・秒のRTC機能搭載
• アラーム機能搭載
• ウォッチドッグタイマ機能搭載
• 2chのタイムスタンプ機能搭載
• インターフェースはSPIとI2Cを選択可能
• I²C アドレスは0xA2（1010 001x）で固定
• I²C用プルアップ抵抗用のパターン有り（抵抗は未実装）
• ICからの割り込み出力信号有り
• バックアップ電源回路搭載

※ 使用時の注意

• ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。



◆ ピン配置

◆ 基板（表）

◆ 基板（裏）

◆ 資料

• データシート（メーカーサイト）
• サンプルソース（mbed）
• 回路図（pdf）
• 基板外形図（pdf）


商品コード: SSCI-023535
