SKU 2251

Edisonブレッドボード変換基板--在庫限り

送料区分: 200

在庫限り

商品コード: SSCI-022514

発売日: 2015-04-10

在庫数: 13

短いURL: ssci.to/2251

¥1,760 (税込)
¥1,760 - ¥1,760
Current price ¥1,760

 Edisonの各種I/Oを使ったプロトタイピングに必要な、ブレッドボード変換基板です。ブレッドボード側のピン幅は先端を300mil、Edison側を500milに収めたので、ピン数のわりにブレッドボードが広く使えます。

 ボード上にはUSB-シリアル変換回路と電源回路も搭載されていますので、ホストPCとUSBケーブルを接続するだけで、Edisonを動かすことができます。

 またUSB以外の入力用5V端子も搭載しているので、Edisonをスタンドアローンで動かす事もできます。

◆ 製品仕様
  • USB-シリアル変換回路搭載
  • Edison駆動用電源回路搭載(5V→4.1V)
  • USB-OTG用のUSB Micro-ABコネクタ搭載(Edisonのホスト用)
  • Edisonのほぼ全ての信号を利用可能
  • 2つのUSBコネクタと5V入力端子は同時に電源供給可能
  • EdisonからのI/O信号は1.8V(Edisonの信号が直接出ます)
  • 基板の厚みは1mmです。
  • 基板の色は青です。

※ピンヘッダは別途購入しはんだ付けをしてご利用ください。
なおピン数が多いため細いピンヘッダの使用をお勧めいたします。

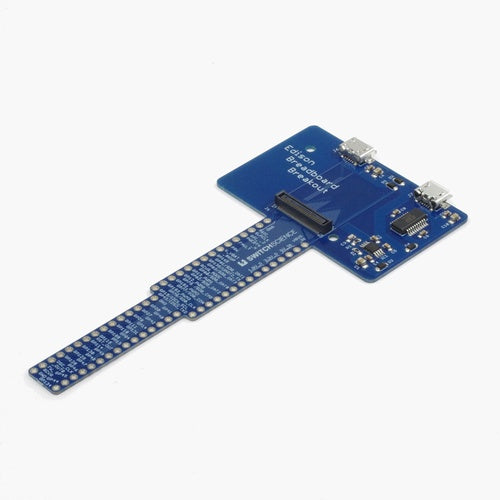

◆ 基板(表)

file

◆ 基板(裏)

file

◆ 基板(ピン拡大)

file

◆ ピンヘッダを実装したところ

file

◆ ブレッドボード上でLEDを光らせたところ

file

◆ 資料

商品コード: SSCI-022514
