SKU 2234

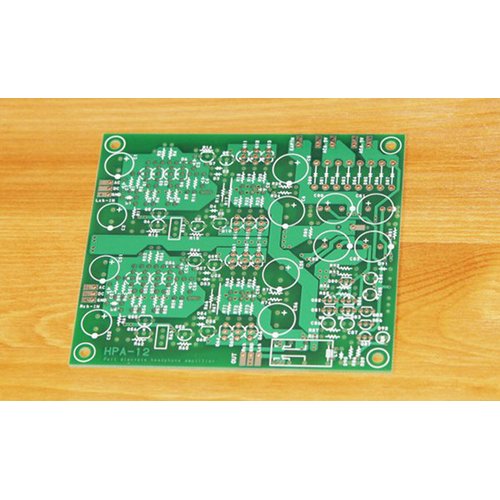

フルディスクリートヘッドホンアンプ基板 HPA-12(基板のみ)

送料区分: 200

商品コード: TAKAZINE-006

発売日: 2015年3月12日

¥1,925
¥1,925 - ¥1,925
Current price ¥1,925

基板単体の販売です。サポートページの内容が理解できる程度の知識が必要です。初段に差動回路を使った基本的なアンプ構成でトランジスタの使い方の勉強にもなります。最終段は3パラ・プッシュプルと駆動力に優れます。

  • 低ノイズ設計
  • リレーによるプロテクタ回路を搭載
    • ポップノイズを低減
    • DCオフセット検出(万が一の故障時にも安心)
  • 実装する部品で構成を選べる
    • バイポーラ入力(AB級)
    • バイポーラ入力(純A級)
    • JFET入力(DCアンプ)
    • JFET入力(純A級DCアンプ)
    • ミニパワーアンプ(1W+1W)
  • 差動回路の学習目的にも最適
  • LTspice シミュレーションファイルも提供
  • スペック
    • 周波数特性 DC-100kHz(-1dB)
    • THD 0.009%(10-20kHz / 100mW時)
    • スルーレート 10V/usec(初段1.2mA設定)
    • S/N比 106dB(500mV出力時)
    • 残留ノイズ 2.5uV(A-wait)
    • 対応インピーダンス 8-300Ω

構成イメージ

file

資料


こちらの商品は、Takazineさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
