SKU 2233

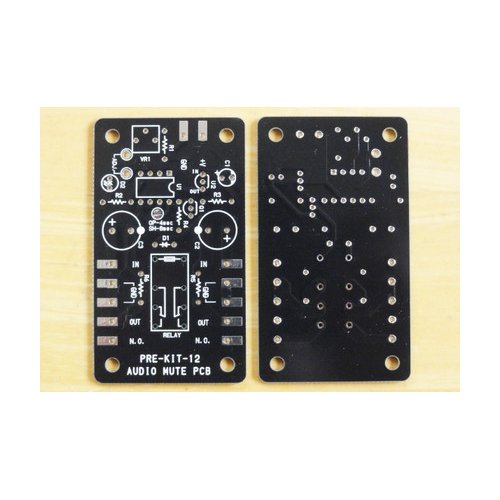

オーディオミュート基板 PRE-KIT-12

送料区分: 200

商品コード: TAKAZINE-005

発売日: 2015-03-12

在庫数: 0

短いURL: ssci.to/2233

売り切れ
¥1,100
¥1,100 - ¥1,100
Current price ¥1,100

この基板はキットではありません。 サポートページの内容が理解できる程度の知識が必要です。
電源のON/OFF時に発生する不快な「バツッ」音(ポップノイズ)を低減するミュート基板です。ポップノイズを発生するヘッドホンアンプやプリアンプ等に汎用的に使えます。

  • 電源ONタイマーは4secと8secの2種類
  • 電源電圧は30V~7V、5Vで使用可能
  • 出力ショート型ミュート
  • 出力オープン型ミュート
  • LED表示(電源ONタイマー時点滅、リレーONで点灯)
  • DCカット用コンデンサを実装可能
  • 検出電圧アジャスト機能

電源低下検出からリレーが動作してミュートするまで約9msかかっていますので、それより早いタイミングでポップノイズを発生するアンプ等ではミュートしきれません。全てのアンプで完全なミュートを保証するものではありません。

内容物

  • 基板 1枚
  • プログラム書き込み済み PICマイコン 1個

上記以外の部品については、マニュアルPDFを参照いただき、別途部品をご用意いただく必要があります。

0dB HyCAA ヘッドホンアンプと組み合わせた例

file

資料


こちらの商品は、Takazineさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
