SKU 2191

Raspberry Pi B+用 GPIOチェックボードキット--販売終了

送料区分: 200

販売終了

商品コード: PGTECH-001

発売日: 2015-03-02

短いURL: ssci.to/2191

売り切れ
¥1,527
¥1,527 - ¥1,527
Current price ¥1,527

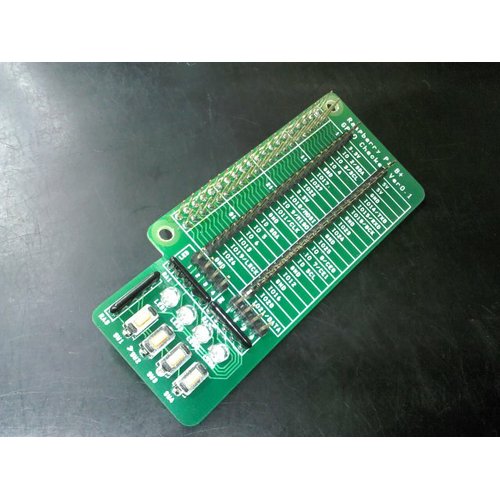

Raspberry Pi B+(A+)のGPIOに取り付けてピン機能をわかりやすく表示し、LEDやスイッチを使ったテストや、ブレッドボードなどに配線を引き出すのに便利な基板。

file

@Daisuke_JA1UMWさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

資料

  • 製品サポートページ(公開終了)

部品表

部品番号 品名 型番 数量 備考
CN1 連結ピンソケット 2 x 20 1
CN2,3 ピンヘッダ 1 x 20 2
CN4,5 ピンヘッダ 1 x 4 2
RA1,3 抵抗アレイ 4素子5ピン 680Ω 2
RA2 抵抗アレイ 4素子5ピン 10kΩ 1
LED1,2,3,4 LED 3mm 4 色指定なし
SW1,2,3,4 タクトスイッチ 2ピン 4 色指定なし
専用基板 PGRP2IDX 1
ジャンパ線 メス-メス 8

商品コード: PGTECH-001
