SKU 2131

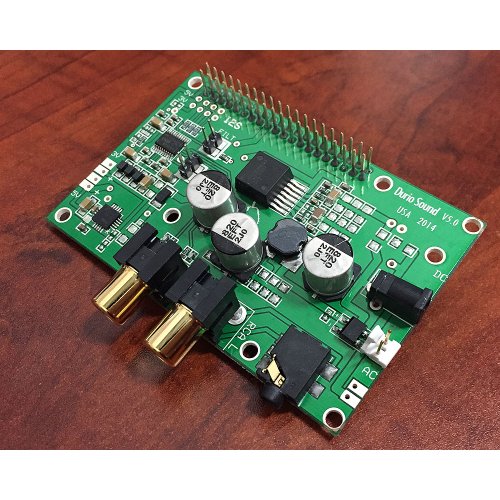

Durio Sound PRO

送料区分: 650

販売終了

商品コード: GRAVITECH-DS5-PRO

発売日: 2015年2月10日

Sold out
¥11,880
¥11,880 - ¥11,880
Current price ¥11,880

Durio Sound BASICはRaspberry Pi model B+model A+用の192kHz/24bit対応オーディオ拡張ボードです。Raspberry Piで高音質のサウンドを楽しめます。

説明書は付属しません。販売元のWebサイトを参考にしてご利用ください。組み立て済みなのでRaspberry Piにさしてすぐにご利用いただけます。

PROモデル(本製品)は整流回路と電源IC搭載でAC:7~12 V DC:9~15 Vの電源が使用可能です。Raspberry Piにも電源を供給できます。ます。電源入力用のDCジャックは内径1.3 mm 外径3.5 mm です。

DCジャックの極性はセンタープラス、センターマイナスのどちらでもお使いいただけます。ACとDCの両方に電源をつなぐと電源、Raspberry Pi、Durio Soundが破壊される可能性があります。どちらか一方のみ接続してください。

BASICモデルは拡張ボードの電源をRaspberry Piからとりますので、Raspberry Piにmicro USBケーブルを接続する必要があります。

仕様

  • DAC:PCM5102
  • 電源電圧:AC 7~12V DC 9~15V
  • DCジャック: 内径1.3 mm 外径3.5 mm
  • 通信:I2S
  • 出力コネクタ:RCA × 2、 3.5mmステレオミニジャック × 1
  • Raspberry Pi model B+/A+ 対応

内容物

  • ボード本体:1
  • M3ナイロンネジ 6mm:8
  • M3ナイロンスペーサ 18mm:4
  • ジャンパソケット:2(基板に接続されています)

※出荷元で添付しているM3のネジはRaspberry Pi側の穴を潰してしまう可能性があります。気になる方はM2.6のネジとスペーサを別途お買い求めください。

file
スペーサをつけてしまうと、Raspberry Pi対応ケースに入らなくなる場合があります。机の上にRaspberry Piを直置きしたくない場合には、アクリルのプレートやオネジメネジ型のスペーサなどを用意すると良いかもしれません。

資料

file
回路図
file
基板概要
file
file

製造元希望小売価格:75.00ドル(税別)
製造元の販売ページ:http://www.gravitech.us/duriosoundpro.html
