SKU 2108

8pino

送料区分: 200

商品コード: VITRO-001

発売日: 2015-01-23

在庫数: 0

短いURL: ssci.to/2108

受託販売商品

売り切れ
¥3,888 (税込)
¥3,888 - ¥3,888
Current price ¥3,888

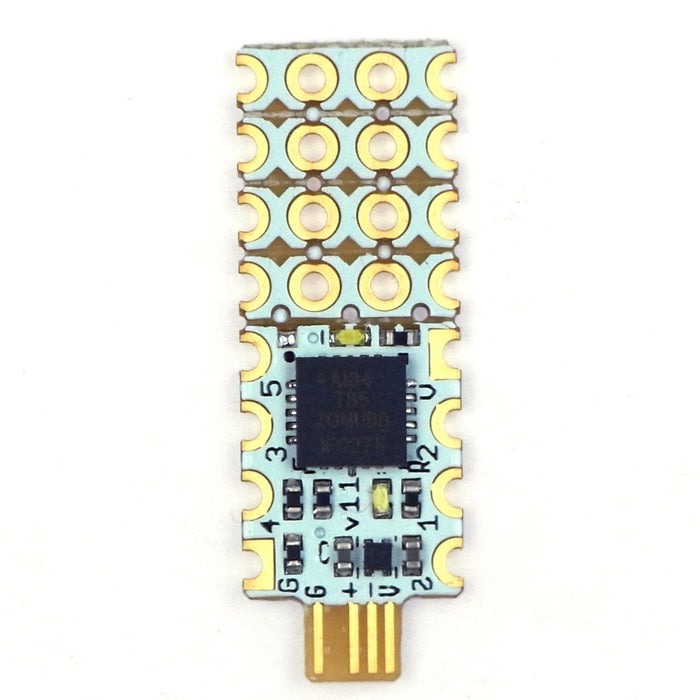

とってもとっても小さなArduino互換機です。Arduino Unoに搭載されるATMEGAシリーズではなくATTINY85を搭載しているため、Adafruit社のTrinket(3.3V)の互換機と表現するほうが正確です。

エイトピノって読むそうです。

ところでこの基板、一見「どうやってPCと接続するの?」と思います。なんとUSBケーブル(A-microB)に直接基板がささります。

ドライバのインストールや開発環境の準備についてはサポートサイトのHow to useを参照ください。Windowsを使いの方はドライバをインストールしてご利用ください。MacやLinuxをお使いの方はドライバのインストールは不要です。

特徴

  • DIP 8ピン
  • 8 mm幅
  • 0.8 mm厚
  • ATMEL ATTINY 8 5
  • 8 bit
  • 8 MHz
  • 8 KB MEMORY

製品仕様

  • Arduino互換機(Adafruit Trinket相当、Adafruit社の許諾をもとにファームウェアを利用)
  • MCU:Atmel Attiny85 (8bit, 8MHz, Flash 8kB)
  • 電源:USB5V入力可(入力3.6V-5.5V)、3.3V 0.5A出力 LDOレギュレータ搭載
  • 通信:USB2.0互換通信(USB3.0の場合USB2.0ハブが必要な場合があります)
  • ユニバーサル基板部分は手で折って取り外すことでさらに小型化可能(長さ23.5mm→13.5mm)
  • I/F:GPIO最大5, I2C, SPI, PWM最大3, A/D最大3, RESET, USB(GPIO3,4と排他利用)

電源に逆流保護ダイオードが入っていないため、逆流保護を行っていないバッテリーとUSBの同時使用などはおやめください

file

資料


こちらの商品は、VITROさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。下記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: VITRO-001
